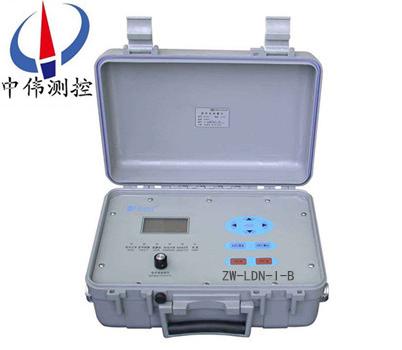

便攜式多普勒超聲波流量計

•

便攜式多普勒超聲波流量計是一種耐用的、非接觸式測量污水的超聲波流量計 ，從管道外面測量管道內污水的流量，安裝時不需要截管或停流，因此沒有一般流量計所須***的法蘭，也不存在介質泄漏、壓力損失等問題。

一、產品概述：
ZW-LDN-1-B系列便攜式多普勒超聲波流量計是一種高精度的、非接觸式測量污水的超聲波流量計，采用原裝進口外殼體積小、功能強、易于攜帶、操作簡便。特別適用于易燃、易爆場合，給液體流量的計量檢測提供了極大方便。適用于鋼鐵、硬質塑料管等硬質管材，可以對多種管徑和壁厚的管內含有懸浮固體顆粒或氣泡等介質進行測量，尤其適用于油田及各種行業生產中的各類雜質液體的測量與監控。給管理人員分析數據提供了有力的工具。
二、工作原理：
ZW-LDN-1-B系列便攜式多普勒超聲波流量計的原理是依據聲波中的多普勒效應，檢測其多普勒頻率差。超聲波發生器為一固定聲源，隨流體以同速度運動的固體顆粒與聲源有相對運動，該固體顆粒可把入射的超聲波反射回接收器。入射聲波與反射聲波之間的頻率差就是由于流體中固體顆粒運動而產生的聲波多普勒頻移。由于這個頻率差正比于流體流速，所以通過測量頻率差就可以求得流速，進而可以得到流體流量。
三、應用場合：
ZW-LDN-1-B系列便攜式多普勒超聲波流量計主要應用于城市污水處理廠、排水泵站環保檢測及礦山、油田、冶金、化工、煉油、造紙、食品等行業的循環水、紙漿、礦漿、泥漿、酸堿液、化學原料、海水、城市排水、工業廢水、生活污水、油水混合液等流量計量。
四、主要特點：
1、污濁或純凈的液體均可測量。相當于一臺高精度的多普勒超聲波流量計和一臺高精度的時差式超聲波流量計。
2、非接觸式流量計，外夾式安裝，不需停流或截斷管線。
3、可抗變頻器干擾
4、非常容易解決超大管徑、厚管壁、水泥內襯等其他超聲波流量計無法解決的應用問題。
5、內置數據記錄功能，可記錄10個文件，65072個數據點。
6、 數據回放功能，流量計配備具有微軟Windows風格圖形界面專用軟件，通過RS-232接口，可把數據下載到計算機中，對數據進行全面的分析。可將瞬時流量—時間曲線波形直觀地顯示出來，并可沿時間軸任意縮放，給管理人員分析數據提供了有力的工具。
7、簡體中文和英文雙語窗口，適合不同用戶的需要。
8、內置流量計標定功能，提供快捷、方便的操作。
9、具有年、月、日流量累積功能，可記錄前5年和本年，前12個月和本月，前31天和本日的累積流量。
五、技術參數：
1、被測介質: 漿體、污水、灰水、啤酒、渣油、皂液、
2、輸出方式: 4～20mA，負載小于600Ω 工業用水、原水、河水等(其中氣泡、固)；
3、電源電壓: AC200V(±20%),50HZ。體顆粒含量＞20g/L)多相液體；
4、環境溫度: 主機：-10℃～+45℃；
5、管路材質: 金屬、有機玻璃、UPVC塑料等；
6、探頭:常溫-20℃～+60℃高溫-20℃～+120℃；
7、測量管徑: 10mm～3000mm. ；
8、環境濕度: 相對濕度≤85%；
9、介質流速: 0.04m～10.0m/s；
10、電纜長度: 標準長度:便攜式5m；
11、測量精度: 2.0級(經現場標定優于1.5級) ；
六、使用環境：
1、安裝方式: 外貼裝方式；
2、特殊長度: 20m、30m、40m、50m、60m、80.據；
3、重復性: 0.05% 。
主機與探頭安裝點距離而定
1、顯示方式: 2×16LCD液晶背光顯示；
2、儀表重量: (G)固定式≤4kg；
3、可顯示流量、流速、累計流量等。
(B)便攜式≤4.5kg
1、鍵盤類型: 4×4觸摸鍵盤 ；
2、外型尺寸: (G)固定式275mm×203mm×118mm；
3、掉電保護: 斷電自動保護，上電自動測量 ；
(B)便攜式340mm×210mm×235mm ；
1、累計輸出: 光隔離、發射、集電極開路輸出。采用xj****的“多普勒效應法”測量原理，利用超聲波被一個相對運動的介質反射時反射信號與發射信號的頻率出現差移，求得圓管內液體的流量。
2、其關系式表達為：Q為液體的流量K為流量系數A為管道有效斷面C為超聲波束與管軸線的夾角f1為超聲波發射頻率 △f為頻差
3、超聲波流量計采用管外非接觸式計量，測量過程與管路的液體沒有任何接觸，故不受來自液體壓力、腐蝕、污染等諸多因素的影響。
七、應用注意事項：
1、基本注意事項是仔細閱讀制造商的操作說明書。超聲波流量計的早期問題可能是由于（至少不排除），用戶不理解某些基礎步驟的重要性，如變送器在管道上的正確安裝。無論何種情況下（如管道溫度出現劇烈變化或非常規振動），都須***保持管道對聲波的耦合及變送器的相關調整。
2、運用多普勒和時差流量計顯示實際的單位體積流速時，被測管道的流體須***一直是滿的。然而，如果兩個變送器都安裝在管道內的流體表面以下，多普勒流量計也能連續顯示部分管道充滿流體的流速。
3、絕大部分生產商都說明了儀表與上游和下游的閥、T形架、泵以及類似物之間的zui小距離。而且一般都以管道直徑表示，通常上游應為10~20直徑，下游為5直徑。
 4、多普勒流量計的功能取決于流動液體中的反射物。因此，為得到可靠的測量數據，須***注意有關固態顆粒或氣泡的濃度和尺寸的下限。而且，流體速度還須***足夠快以保證上述材料處在懸浮狀態，生產商將提供典型速度數值規范：如固態為6ft/s（1.8m/s）、而小氣泡為2.5ft/s（0.75m/s）。
八、實現熱量測量：
多普勒超聲波流量計配接三線制PT100或兩線制PT1000即可實現熱量測量，接線方法如下：
PT100接線：
1、功能型超聲波熱量表：外部接線可參考接線盒內標識；內部接線供水回路溫度傳感器的供電端和信號端分別連接在接線端子TX1、T1上。回水回路溫度傳感器的供電端和信號端分別連接在接線端子TX2、T2上。兩只電阻的地端一起連接到GND接線端子上。
2、分體式超聲波熱量表：供水回路溫度傳感器的供電端和信號端分別連接在線路板右上角TX1、T1上，回水回路溫度傳感器的供電端和信號端分別連接在接線端子TX2、T2上。兩只電阻的地端一起連接到接線端子GND上。
3、超聲波熱量模塊：供水回路溫度傳感器的供電端和信號端分別連接在上面的接線端子TX1、T1上；回水回路溫度傳感器的供電端和信號端分別連接在接線端子TX2、T2上。兩只電阻的地端一起連接到接線端子GND上。
PT1000接線：
1、電池供電型超聲波熱量表：供水回路溫度傳感器的供電端和信號端分別連接在線路板右上角T1、GND上，回水回路溫度傳感器的供電端和信號端分別連接在接線端子T2、GND上。
2、在延長連接溫度傳感器時，要盡可能采用線徑較粗的導線，并且要保證所有連接溫度傳感器的三根導線是******一樣的同一種規格的導線。

八、技術數據對照表：

九、選型編碼：（ZW-LDN-1-B)

十一、設計選用及訂貨須知：

1、產品：如有指定型號標準，請直播中偉銷售熱線咨詢價格，了解詳情！

2、技術支持：如沒有指定產品型號規格，請把工況要求、設計圖紙、技術規范，發送傳真或郵件至本公司。

3、產品訂貨如需參數：通徑（DN）,公稱壓力（Mpa），溫度（℃），連接方式（法蘭、對夾等）。

4、報價確認：本公司提供報價清單及技術標準說明至客戶確認，在雙方技術各方面確認后再擬定合同。

5、質量要求、質量標準、供方對質量負責的條件:按******有關質量標準。
