圓齒輪流量計

•

圓齒輪流量計是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。

一、產品概述：

ZW-LA系列圓齒輪流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。兩個精密配合的齒輪封閉在堅固的腔體內，工作時，被測液體推動齒輪旋轉，由非接觸式的檢測器檢測齒輪的轉動。齒輪間的的間隙形成測量腔室。每齒經過檢測器時，檢測器產生一個脈沖。

二、工作原理與結構：

ZW-LA系列圓齒輪流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。兩個精密配合的齒輪封閉在堅固的腔體內，工作時，被測液體推動齒輪旋轉，由非接觸式的檢測器檢測齒輪的轉動。齒輪間的的間隙形成測量腔室。每齒經過檢測器時，檢測器產生一個脈沖。輸出的脈沖信號經儀表容積/脈沖（Vm）換算和處理，顯示為滿足用戶要求的讀數。此流量計特別適用于精密、高壓、高黏度環境。

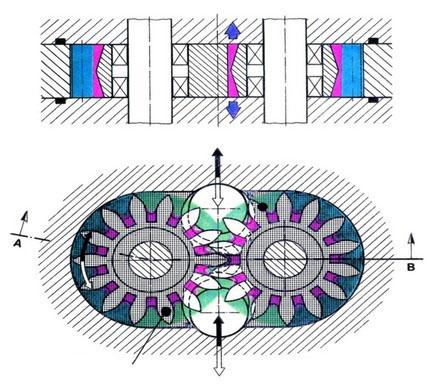

                                    結構原理圖

三、應用場合：

ZW-LA系列圓齒輪流量計廣泛應用于石油、石化、天然氣、化工、造紙、汽車、食品等行業，還用于測量小管徑的微小流量的計量。

四、主要特點：

1、流量測量與流體的流動狀態無關；

2、粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘度愈大，泄漏誤差你愈小，對測量愈有利；

3、計量精度高，適用于高粘度介質流量和測量，但不適用于含有固體顆粒的流體，需加裝過濾器；如介質中夾雜有氣體，也會引起測量誤差；

4、體積小、重量輕、運行時振動噪聲小，可測量粘度高達10000pa.s的流體。計量精度為0.5級、0.2級。測量范圍寬zui高可達50：1；

5、有通用型、高壓型、食品型等多種，適用于各種清潔液體的微小流量測量。

五、技術參數：

（一）  儀表參數

（二）  使用環境
溫度-20℃～+50℃ 濕度5%～95% 氣壓85kpa～106kpa。
（三） 電氣指標
1、 供電：內電源3.6V鋰電池，功耗＜1mw；外電源12VDC～24VDC,功耗＜2w；
2.、 輸出方式：脈沖、電流、RS485Mudbus 、Hart協議--等；
六、外形尺寸：

七、安裝方式：
注意：任意方向、前段無需直管段。如有雜質，需加裝過濾器。
八、 選型編碼：

九、設計選用及訂貨須知事項：

1、流量計名稱、型號。規格、材質等。

2、介質溫度（℃）、工作壓力（Mpa）、流量范圍（m3/h）。

3、介質粘度值或介質名稱。

4、有無特殊要求（如防爆等）。

5、你需要詳細了解有關產品，請來電索取資料。
