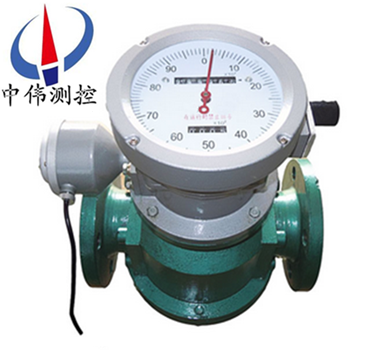

液體腰輪流量計
液體腰輪流量計的殼體內有一個計量室.計量室內有一對或兩對可以相切旋轉的腰輪，能用于各種清潔液體的流量測量，尤其適用于油品計量。采用特殊工藝加工計量體,提高了流量測量精度；采用新穎的合金財料軸承,可適應
Description：
一、產品概述：
ZW-LL系列液體腰輪流量計簡稱（流量計）主要用于對管道中液體流量進行連續或間歇測量的高精度計量儀表。具有精度高、可靠性好、重量輕、壽命長、運行噪聲低、安裝使用方便等特點，可現場指示累積流量、瞬時流量，單次量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、232，485通訊、20mA+HART、MODBUS協。
ZW-LL系列液體腰輪流量計能現場累積流量，并配有遠傳輸出接口，可另配光電式轉換器輸出脈沖信號或模擬信號，與流量積算儀配套，進行遠程測量顯示和控制。

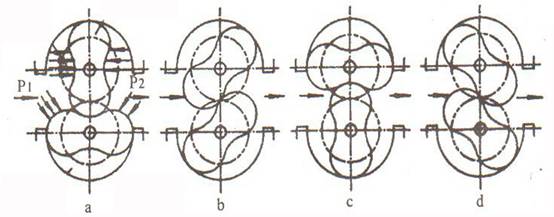

二、工作原理：
ZW-LL系列液體腰輪流量計是當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。 在計數器機構中安裝發信器即成了帶發信器的腰輪。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。
三、應用計量：
ZW-LL型，可用于純原油，重油等高粘度液體的流量計量；
ZW-LL-D防砂型可用于含砂原油、重油等高粘度流體的流量計量；
ZW-LL-F不銹鋼型是將流量計與介質接觸的部分采用不銹鋼材料加工制造，具有較強的防腐性能，可用于腐蝕性液體的流量計量，特別適用于化工行業；
ZW-LY-C輕質油型特別適用于輕油，柴油等低粘度流體的流量計量。
四、主要特點：
1、測量準確度高，基本誤差一般可達正負0.2%到正負0.5%，特殊要求時可達正負0.1%,流量計的特性一般不受流動狀態的影響，也不受雷諾數大小的限制。
2、可用于高粘度液體的流量測量
3、測量范圍度較寬，典型的流量范圍度為5：1到10：1
4、字輪式計數器累積流體總量，無需外部能源，使用方便面計數器累積流量雙顯示，其中之一可以復零，方便用戶在不連續計量的情況下使用。
5、計量部件之間無接觸，不磨損，使用壽命長。
6、大口徑流量計采用又轉子形式，降低流量計運轉噪聲和振動。
五、技術參數：
1、允許基本誤差：±0.1% 、±0.2% 、±0.5%；
2、公稱通徑DN（mm）：15～300；
3、公稱壓力PN（M.Pa）：鑄鐵（A）、不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3；鑄鋼（E）2.5、4.0、 6.3 、9.6；
4、被測液體溫度：
a.低溫型：-40～ +60℃；
b.常溫型-10℃～ +80℃；
c.中溫型-10℃～ +200℃；
d.高溫型-10℃～ +300℃；
5、被測液體粘度（mPa.s）：0.3～ 50000；
6、管道連接：GB/T9118-2000（zg****標準法蘭）；NIST（美國標準法蘭）；BSPT（英國標準管螺紋）：NPT（美國推拔管螺紋）；
7、現場顯示：99999,999 L（累計流量）9999,999.9 L（單次流量）；9999,999.9 L（瞬時流量）；
8、輸出信號：脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS支持RS232、RS485通訊（任選）；
9、防爆等級：EXiaIIBT5EXiaIICT5防護等級：IP65。
六、安裝使用：
1、流量計前應安裝過濾器，兩者表體上箭頭指向與流動方向一致。
2、當被測液體含有氣體時，流量計前應安裝氣體分離器。
3、不論管路是垂直還是水平安裝，但流量計的腰輪軸安裝成水平位置（即表度盤應與地面垂直）。
4、流量計在正確安裝情況下，如果不易看清讀數，可把計數器旋轉180度或90度均可。
5、節流閥應安裝在流量計進口處，開閉閥裝在出口處，使用開閉閥時要緩慢啟動，不要突然開閥。
6、嚴禁使用掃線蒸汽通過流量計。
7、在連續使用部門，流量計需加旁通管道。
8、流量計安裝前，管道需沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計。
9、嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計。
10、流量計在使用時流量大小不得超過技術要求。流量計正常工作在zui大流量70~80%為優。
11、被測液體如果具有化學腐蝕性，需選用不銹鋼材質的流量計，如果腐蝕性強，需選用0Crl8Ni12MO2Ti材質的流量計。
七、安裝注意事項：
1、在安裝前不得隨意打開流量計的進氣，出氣兩封口；
2、當管道上安裝的設備較多時，流量計應放在后安裝；
3、在條件允許的情況下，安裝前須***對管道進行高壓吹掃；
4、安裝時應對接口處的鐵銷，毛刺進行細心清除；
5、流量計的前面須***安裝過濾網，對測量介質進行過濾;測量液體時，若其中含有氣體，流量計前選裝消氣裝置，確保流量計的測量精度；
6、安裝方式多樣，水平豎直安裝均可，豎直安裝上進下出，下進上出不受影響，但流量計不得反裝，反裝時，流向相反，腰輪反轉，因間正反轉隙設計不同會損壞腰輪；
7、對直管段要求較低，但須預留足夠的安裝過濾裝置的距離；
8、腰輪轉動是靠流體的壓差為動力的，當測量介質的粘稠度過大時，影響流量計測量精度；
避免以上幾點，能使流量計達到更好的測量精度。
八、技術性能：
項目 型號 | 公稱通徑 | 公稱壓力 （Mpa） | 被測液體溫度（℃） | 流量范圍（m?/h） | 準確度% | 安裝形式 | ||
z小流量 | z大流量 | |||||||
ZW-LL-8 | 8 | 0~1.6 0~2.5 0~4.0 0~6.4 | 0.25 | 2.5 | 0.2 | 0.5 | 臥式、立式 | |
ZW-LL-15 | 15 | 0.25 | 2.5 | 0.2 | 0.5 | 臥式、立式 | ||
ZW-LY-20 | 20 | -20~+60 | 0.25 | 2.5 | 0.2 | 0.5 | 臥式、立式 | |
ZW-LL-25 | 25 | 0.6 | 6 | 0.2 | 0.5 | 臥式、立式 | ||
ZW-LL-40 | 40 | 1.6 | 16 | 0.2 | 0.5 | 臥式、立式 | ||
ZW-LL-50 | 50 | -20~+120 | 2.5 | 25 | 0.2 | 0.5 | 臥式、立式 | |
ZW-LL-80 | 80 | 6 | 60 | 0.2 | 0.5 | 臥式、立式 | ||
ZW-LL-100 | 100 | 10 | 100 | 0.2 | 0.5 | 臥式、立式 | ||
ZW-LL-150 | 150 | -20~+350 | 25 | 250 | 0.2 | 0.5 | 臥式、立式 | |
ZW-LL-200 | 200 | 40 | 400 | 0.2 | 0.5 | 臥式、立式 | ||
ZW-LL-250 | 250 | 有散熱片 | 60 | 600 | 0.2 | 0.5 | 臥式、立式 | |
ZW-LL-300 | 300 | 100 | 1000 | 0.2 | 0.5 | 臥式、立式 | ||
壓力損失:被測液體粘度≤30mpa.s時，壓力損失≤0.05Mpa. | ||||||||

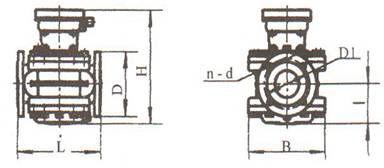

九、外形及安裝尺寸：
表1、鑄鐵型外形尺寸：
型號 | L | H | I | B | D | D1 | n-d |
ZW-LL15.06 | 160 | 238 | 52 | 100*100 | G11/4 | ||
ZW-LL20.06 | 160 | 238 | 52 | 100*100 | 90 | 65 | |
ZW-LL25.06 | 180 | 260 | 68 | 120*120 | G1/ | ||
ZW-LL40.1 | 240 | 290 | 88 | 170 | 150 | 110 | 4-17.52 |
ZW-LL50.1 | 265 | 305 | 97 | 190 | 165 | 125 | 4-C17.52 |
ZW-LL80.1 | 265 | 340 | 122 | 246 | 200 | 160 | 8-17.52 |
ZW-LL80II.1 | 265 | 470 | 164 | 246 | 200 | 160 | 8-18 |
ZW-LL100.1 | 515 | 425 | 164 | 305 | 220 | 180 | 8-18 |
ZW-LL150.1 | 560 | 550 | 225 | 455 | 285 | 240 | 8-22 |
表2、鑄鋼型外形尺寸：
型號 | L | H | I | B | D | D1 | n-d |
ZW-LL25.3 | 180 | 260 | 68 | 120*120 | G11/4 | ||
ZW-LL40.4 | 300 | 290 | 88 | 170 | 150 | 110 | 4-18 |
ZW-LL50.4 | 360 | 315 | 103 | 276 | 165 | 125 | 4-18 |
ZW-LL80.4 | 360 | 348 | 128 | 254 | 200 | 160 | 4-18 |
ZW-LL100.3 | 540 | 435 | 174 | 330 | 235 | 190 | 4-22 |
ZW-LL150.3 | 560 | 552 | 227 | 455 | 300 | 250 | 4-26 |
鑄鋁型外形尺寸與鑄鐵型外形尺寸相同。
十、流量范圍：（m3/h）：
公稱通徑 mm | 液體粘度 3.0～150mPa.s | 液體粘度 0.6～3.0mPa.s | 液體粘度 3.0～150mPa.s | 液體粘度 0.6～3.0mPa.s |
ZW-LL15 | 0.25～2.8 | 0.5～2.8 | 0.5～2.8 | 0.83～2.8 |
ZW-LL20 | 0.25～2.8 | 0.5～2.8 | 0.5～2.8 | 0.83～2.8 |
ZW-LL25 | 0.6～6.8 | 1.2～6.8 | 1.2～6.8 | 2～6.8 |
ZW-LL40 | 1.6～18 | 3.2～18 | 3.2～18 | 5.3～18 |
ZW-LL50 | 2.5～28 | 5～28 | 5～28 | 8.3～28 |
ZW-LL80 | 6～60 | 12～60 | 12～60 | 20～60 |
ZW-LL80A | 12～100 | 22～100 | 20～100 | 33.3～100 |
ZW-LL100 | 10～100 | 20～100 | 20～100 | 33.3～100 |
ZW-LL150 | 40～200 | 40～200 | 40～200 | 66.7～200 |
ZW-LL200 | 80～360 | 120～360 | 36～360 | 50～360 |
ZW-LL250 | 80～540 | 120～600 | 50～540 | 100～600 |
ZW-LL300 | 150～800 | 200～1000 | 140～800 | 200～1000 |
精度等級 | 0.5級 | 0.2級 | ||
十一、選型編碼：
1 | 2 | 3 | 4 | 5 | 6 | 7 | 7 | 8 | 9 | 10 | 11 |
基本 型號 | 公稱通徑 | 準確度 | 壓力級別 | 溫度級別 | 顯示形式 | 輸出信號 | 批控形式 | 材料組別 | 接口形式 | 外供電源 | 內容含義 |
ZW-LL | 腰輪流量計（中偉測控） | ||||||||||
1/8" | , | 1/8"--20"選擇一種或以mm | |||||||||
0.1 | 準確度0.1級（或0.2、0.5） | ||||||||||
S1 | 公稱壓力0.6M.Pa | ||||||||||
S2 | 公稱壓力1.0M.Pa | ||||||||||
S3 | 公稱壓力2.5M.Pa | ||||||||||
S4 | 公稱壓力4.0M.Pa | ||||||||||
S5 | 公稱壓力6.3M.Pa | ||||||||||
S6 | 公稱壓力6.3M.Pa | ||||||||||
S7 | 公稱壓力10M.Pa | ||||||||||
S8 | 公稱壓力15M.Pa | ||||||||||
M1 | 測量介質溫度：-40～+60℃ | ||||||||||
M2 | 測量介質溫度：-10～+80℃ | ||||||||||
M3 | 測量介質溫度：-10～+200℃ | ||||||||||
M4 | 測量介質溫度：-10～+300℃ | ||||||||||
N | 現場無顯示 | ||||||||||
T | 現場顯示累積流量 | ||||||||||
I | 現場顯示瞬時流量 | ||||||||||
L | 現場顯示單次流量（回零計數） | ||||||||||
Y | 現場大字碼回零計數器 | ||||||||||
P | 脈沖輸出 | ||||||||||
4 | 4～20mA輸出 | ||||||||||
H | 4～20mA+HART協議 | ||||||||||
V | 1～5V輸出 | ||||||||||
3 | 232通訊協議 | ||||||||||
8 | 485通訊協議 | ||||||||||
M | MODBUS協議 | ||||||||||
C1 | 機械批控器 | ||||||||||
C2 | 電子批控器 | ||||||||||
F1 | F1—F53見零部件材料組合表 | ||||||||||
J1 | NPT 美國推拔管螺紋 | ||||||||||
J2 | SPT英國標準管螺紋 | ||||||||||
J3 | zg****標準法蘭 | ||||||||||
J4 | NIST美國標準法蘭 | ||||||||||
V | 按5V、12V、24V、36V等填寫 |
一、設計訂貨選型須知：
1、流量計名稱、型號。規格、材質等。
2、介質溫度（℃）、工作壓力（Mpa）、流量范圍（m3/h）。
3、介質粘度值或介質名稱。
4、有無特殊要求（如防爆等）。
5、你需要詳細了解有關產品，請來電索取資料。
6、您需要中偉測控的顯示儀表配套時，請參閱相應的說明書，選用合適的型號或由我公司技術人員根據您提供的資料替您設計選型。
售后服務承諾：
1、我公司所售中偉腰輪流量計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
