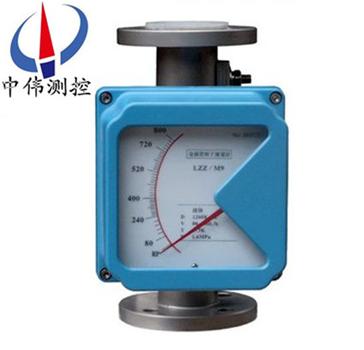

防腐型金屬管轉子流量計

•

防腐型金屬管轉子流量計是全金屬結構，可選二線制、電池、交流供電方式；多參數標定功能；帶有數據恢復，數據備份及掉電保護功能.因其具有體積小、壓損小、量程比大；安裝維護方便等特點，故應用于各行業復雜、惡劣

一、產品概述：

ZW-LZ系列防腐型金屬管轉子流量計采用獨立概念設計的測量管指示器，可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統，低壓力損失設計。流量計磁性耦合結構確保數據傳輸、信號更加穩定。保溫或伴熱夾套，垂直、水平、各種安裝方式更適合不同使用場合。適用于小口徑和低流速介質流量測量，對于直管段要求不高。較寬的流量比10：1;雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光;全金屬結構，適于高溫、高壓和強腐蝕性介質;可用于易燃、易爆危險場合;選二線制、電池、交流供電方式;帶有數據恢復，數據備份及掉電保護功能。

二、工作原理：

ZW-LZ系列防腐型金屬管轉子流量計是被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。

b、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量。

三、應用場合：

ZW-LZ系列防腐型金屬管轉子流量計適用于測量液體，氣體。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

四、主要特點：

1 全金屬結構設計，堅固、簡潔、耐高壓、耐高溫、防腐、使用壽命長；

2 短行程，總高250mm，安裝方便 ；

3 機械指針現場指示瞬時流量，LCD液晶顯示瞬時流量、累積流量 ；

4 智能型指示器，采用國外zui新信號采集處理芯片，模塊化設計，無磁滯后；

5 具有數據恢復、數據備份、掉電保護及錯誤自診斷功能 ；

6 HART型指示器，二線制24VDC供電，4-20mA標準電流信號輸出疊加HART協議；

7 通過HART通訊手操器可進行參數組態和現場調整 ；

8 與PC機串口連接，通過Windows程序，實現現場對儀表進行標定 ；

9 可用于易燃、易爆危險場合；

10垂直、水平、上進下出、底進側出、側進側出等多種安裝形式，法蘭或螺紋連接。

五、技術參數：

測量范圍:水（20℃）1-200000 l／h；

空氣（20℃，0．1013MPa）0．03－4000m3／h；

參見流量表，特殊流量可訂制；

量程比：標準型10：1 特殊型20：1；

精度： 標準型1．5級 特殊型1．0級；

壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa；

特殊型： DN15－DN50 25MPa DN80-DN200 16MPa；

夾套的壓力等級為1．6MPa；

特殊型在選型和訂貨前應與工廠協商；

壓力損失：7kPa-70kPa；

介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃；

高溫型：zui高可達400℃；

介質粘度：DN15: <5mPa.s（F15.1-F15.3）；

<30mPa.s（F15.4-F15.8）；

DN25: <250mPFa.s；

DN50-DN150: <300mPa.s；

環境溫度：液晶型－30℃－+85℃；

指針型－40℃－+120℃；

連接形式：標準型：DIN2501標準法蘭；

特殊型：由用戶指定的任意標準法蘭或螺紋；

電纜接口：M20＊1．5；

供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC）；

交流型：85－265VAC 50HZ。

六、安裝要求。

1、流量計開箱檢查無誤后取出填充物，流量計應垂直安裝在無震動的管道上，如要水平安裝，訂貨時應額外說明。流量計中心線與鉛垂線的夾角不應超過5°。

2、新裝管道在金屬管浮子流量計安裝前應將新管道沖洗干凈，如果被測介質含有顆粒雜質或氣泡，則應在流量計上游安裝過濾裝置或設置排氣口，安裝時流體須***從下向上流動，若流體從上向下流動，則流量計不能工作。如被測介質是脈動流，則應在下游設置適當尺寸緩沖裝置，如穩壓罐等以消除脈動。

3、為了便于檢查流量計零點和拆裝維修與調試，應在流量計上、下游安裝截止閥和旁通閥。

4、一次儀表按規定安裝好后，應先關閉流量計上、下游截止閥，再檢查一次儀表同二次儀表接線，無誤后，開啟二次儀表電源則瞬時流量應顯示為零。

七、產品維護：

1、在長期的使用過程當中，管道內不可避免會有鐵磁性雜質吸附在浮子上，這樣會將浮子卡死或影響測量精度，要時常對傳感器內浮子進行清洗；如果安裝磁過濾器，也要進行定期清洗。

2、儀表指示器內裝有電子元件，儀表接線或拆卸殼體后，要將螺釘旋緊，須***保證殼體的密封性，防止雜質、水或其它物質進入，同時還要保證儀表殼體的可靠接地。

3、儀表安裝后，在*次使用時，要注意：

開啟閥門時為避免形成壓力沖擊使浮子猛力撞擊限位裝置，造成儀表的損壞，一定要緩慢地打開閥門！

測量氣體的儀表都裝有氣阻尼器，以zui大程度的減小浮子的震蕩；為確保浮子的穩定性，可以在儀表的出口安裝一節流閥。

4、對于遠傳型儀表，首先要保證儀表的接線正確后，方可通電；對于危險場合，須***選擇防爆型，并按防爆要求進行安裝使用。

八、使用注意事項：

1、儀表使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門，然后再關閉儀表下游的流量調節閥。

2、儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。

3、當錐管和浮子粘污時，應及時清洗。

4、定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定以得到更好的精度。

5、被測流體與流量計標定介質不一致時，需對示值按進行修正。由下式表示QS=QN  QS＝實際流量 Qn＝流量計讀數示值 ρn＝流量計標定時的介質密度ρs＝被測介質的密度 ρf＝浮子材料的密度。

九、測量范圍和壓力損失：

十、選型編碼：

十一、設計選用及訂貨須知：

1、請提供管道尺寸、壁厚、材質要求、精度要求；

2、請提供液體或氣體狀況，如名稱，常用溫度，常用工作壓力，常用流量，密度，粘度等；

3、選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等；

4、如有特殊要示，請與我公司銷售部聯系。

售后服務承諾：

1、我公司所售系列金屬管流量計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
