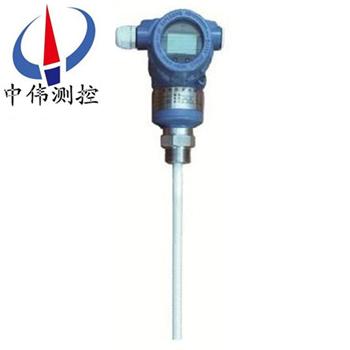

防腐電容式液位變送器
防腐電容式液位變送器是一種可以用于腐蝕性液體、油類、固體、界面和測量的液位（物位）變送器。無可動部件，可靠性大大提高，它不受水蒸汽，灰塵或冷凝的影響，具有長期運行穩定可靠，靈敏度高，線性度好，耐高溫、
Description：
一、產品概述：
ZW-DBF702系列防腐電容式液位變送器是利用檢測感應棒，絕緣物以及桶壁（對地電極）之間的電容量來反應物位，當感應棒被介質逐漸覆蓋時，兩級間的電容值隨之發生改變，當達到預先設定的極限值時，輸出開關信號實現物位的檢測及遠傳控制，其結構簡單，無機械傳動結構，性能穩定可靠，適用于各種固體和液體物料。
二、工作原理：
ZW-DBF702系列防腐電容式液位變送器為利用電容的變化測量物位，探頭和用導電材料制造的容器壁構成一個電容。對兩個給定的電極（給定的探頭和給定的容器）與被測介質構成的電容，用固定頻率的電壓進行激勵，當過程介質的介電常數恒定時，流過電容器的電流的大小正比于電容電極間介質的高度，將此電流轉換成4mA—20mA輸出，因此變送器的輸出正比于容器中物位的高度。一般過程介質的相對介電常數應在1.5以上。
三、應用場合：
ZW-DBF702系列防腐電容式液位變送器適用于高溫高壓、強腐蝕、易結晶、易堵塞等惡劣條件下連續檢測各種液體。適合測量污水、酸堿溶液、和鍋爐的水位,整機無任何可動或彈性部件，耐沖擊、安裝方便、可靠性高、精度高。可替代傳統的浮球式、投入式、差壓式等液位變送器在各種場合下應用。
四、主要特點：
1、結構簡單，無任何可動或彈性元部件，因此可靠性******，維護量極少。一般情況下,不必進行常規的大、中、小維修。
2、多種信號輸出，方便不同系統配置。
3、適用于高溫高壓容器的液位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
4、特別適用于酸、堿等強腐蝕性液體的測量。
5、完善的過流、過壓、電源極性保護。
五、技術參數：
1、檢測范圍: 0.01~5m；
2、精 度: 0.2級、0.5級；
3、承壓范圍: -0.1MPa~32MPa；
4、探極耐溫: -50~250℃；
5、探極直徑: Φ8；
6、環境溫度: -20~60℃；
7、儲存溫度: 55℃～+125℃；
8、輸出信號: 4～20mA、4～20mA疊加HART通訊、485通訊、CAN總線通訊；
9、供電電壓: 12～28VDC（需經安全柵供電）；
10、固定方式: 螺紋安裝M20×1.5、M27×2，
法蘭安裝DN25、DN40、DN50。特殊規格可按要求定制；
11、接濕材質: 316不銹鋼、1Gr18Ni19Ti或聚四氟乙烯；
12、長期穩定性: ≤0.2%FS/年；
13、溫度漂移: ≤0.02%FS/℃（在0～70℃范圍內）；
14、防爆等級: 本安ExiaⅡC T6 隔爆ExdⅡC T5；
15、防護等級: IP67。
六、安裝與調試：
纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。
在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。
使用ZW702型桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。
本產品在出廠時已經校準，若需要現場調整可采取以下方法：
A：采用智能電路的調試方法：
現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。
現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。
B：采用模擬電路的調試方法：
當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。
當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。
如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。
調整好后，應將變送器的蓋子擰緊。
七、安裝與注意事項：
外形及安裝：
液位變送器由殼體、放大器、接線端子、防護帽、中空導線等組成，根據用戶的需要可以選用指針表，液晶表頭顯示。
安裝方法：
1、選擇易于操作、維護的地方進行安裝；
2、應盡量遠離振動源安裝；
3、應盡量遠離熱源的地方；
4、投入式液位變送器安裝時，金屬探頭要沉入容器底部。
注意事項：
1、凡供貨產品均帶有產品合格證及使用說明書其中有產品編號、技術參數、接線圖、出廠日期等請認真查對以免用錯。
2、安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致。若為螺紋接口，應慢速擰緊，注意密封，不能把扭矩直接加到變送器殼體上，只能加在變送器接口的六方上。
3、接線應嚴格按照我公司使用說明要求接線。
4、本產品為精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。
5、變送器通電即可工作，但預熱30分鐘輸出穩定。
6、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。
7、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
8、安裝使用過程中要注意不能把感應導線的外皮弄破.
9、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.
10、全四氟結構和桿式液位的接地線一定要和被測介質導通，否則測量不準確。
11、安裝現場要采取有效的防雷措施。
12、本系列任何一款液位變送器外殼須***可靠接地，接地電阻應小于4Ω。
13、安全柵應取得防爆合格證，其安裝應按其說明書的要求進行。
14、當變送器用于“0“區時，向安全柵供電的電源變壓器須滿足GB3836.4-2000第8.1條的要求。
八、選型說明:
1、注明測量范圍（液位高度），對于一些特殊介質，注明介質的密度。
2、選型時，應注意被測介質與產品接觸的材料相兼容，對于特殊介質，可訂制。
3、產品安裝于多雷雨地區時，訂貨時應注明“防雷”，建議用戶在現場安裝防雷擊保護裝置，并確信品及電源接地。
4、關于導氣電纜長度的選取：一般比實際液位高度長1～2米。
九、測量系統：
測量系統為本安型。
本安型壓力、差壓變送器采用本質安全電路，適用于爆炸危險區域防爆等級ExiallCT4-CT6。
在系統回路中須***采用屏蔽信號電纜,并可靠接地。下圖僅以輸出信號4-20mA和0-10mA為例的測量系統接線圖，
液位變送器具有工作可靠、性能穩定、體積小、重量輕，成本低、設計精巧多種結構形式，安裝方便、無需支架。線路板采用微處理器為基礎的電子技術，能夠自動消除溫度變化對傳感器精度的影響。
該系列產品可以配備液晶顯示LCD，便于本地操作。
智能型輸出同時具有HART通訊功能。
十、選型編碼：
型 譜 | 說 明 | |||||||||
ZW-DBF70 | 防腐電容式液位變送器（中偉測控） | |||||||||
類質 | 1 | 防腐纜式 | ||||||||
2 | 防腐桿式 | |||||||||
變送器類型 | G | 標準型 | ||||||||
D | 隔爆型（Exd ⅡCT6 1區不含乙炔） | |||||||||
I | 本安型（Exd ⅡCT4 1區） | |||||||||
過程連接型 | T | 外螺紋連接管M20×1.5 | ||||||||
F | 法蘭DN50 PN 0.6MPa GP9119.6-88 | |||||||||
E | 法蘭DN100 PN 0.6MPa GP9119.6-88 | |||||||||
S | M27×2外螺紋 | |||||||||
Y | 約定的特殊要求 | |||||||||
密封要求 | 4 | 耐強腐蝕 | ||||||||
8 | 抗結晶 | |||||||||
指示表頭 | M1 | 指針表頭 | ||||||||
M2 | 數顯表頭 | |||||||||
精度等級 | 02 | 0.5% | ||||||||
05 | 1% | |||||||||
07 | 1.5% | |||||||||
-□ | 長度（mm） | |||||||||
-□ | 液位量程（mm） | |||||||||
十二、設計選用及訂貨須知：
1、型號規格：ZW-DBF700系列；
2、被測介質名稱：介質密度；
3、儀表測量范圍：也可稱為公稱長度；
4、工作壓力：承受壓力；
5、工作溫度：測量液體的溫度；
6、材質要求：接液材質；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100或DN150；
9、特殊要求：請在訂貨前詳細注明。
售后服務承諾：
1、我公司所售液位變送器系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
