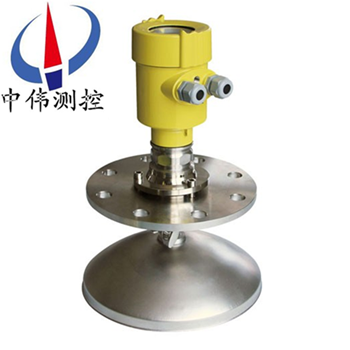

大鍋型雷達液位計
大鍋型雷達液位計是128G超高頻雷達式物位測量儀表，測量距離可達70米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，可以用于存儲罐、中間緩沖罐或過程容器以及各種料倉的物位測
Description：
一、產品概述：
ZWRD904系列大鍋型雷達液位計是128GHz雷達物位測量產品。采用了xj****的微處理器，******的嵌入式操作系統。高頻雷達發射波長短，能量集中穿透能力強。能輕松穿透泡沫、水汽及粉塵的干擾。再經過優化的回波處理技術、虛假回波處理技術、軟件數字處理技術，計算出真實的物位。天線型式及過程連接多樣，可適用各種工況及應用方案，對于溫度、壓力以及小介電常數方面更有******的應用方案。 同時集成HART通信技術，模塊化的數字顯示模塊。使產品在應用時，調試方案多樣，調試簡單。
二、工作原理：
ZWRD904系列大鍋型雷達液位計是基于時間行程原理的測量儀表，發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表 內的接收器接收，并將距離信號轉化為物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量。即使工況情況比較復雜，存在虛假回波，用新的微處理技術和調試軟件也可以準確的分析出物位的回波。
輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
三、應用場合：
ZWRD904系列大鍋型雷達液位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，和溫度、壓力變化大，有惰性氣體及揮發存在的場合。采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無損害。
四、應用介質：
電 廠：煤堆、原煤倉、燃料倉、蓄水池、廢氣凈化罐、倉泵、灰庫、油箱等；
油 田：原油或成品油儲罐、三相分離器、沉降罐、污水罐及油水界面、鉆探泥漿罐等；
化 工：原油蒸餾塔、原料和中間料倉、反應罐、氨水罐、固體料倉、分離器等；
冶 金：礦石料倉、礦石粉碎機、原料倉、輔料倉、高爐、氧化鋁粉倉、電解池緩沖罐等；
水 泥：石料倉、生料倉、水泥倉、煤粉倉、爐渣存儲倉等；
水處理：蓄水池、污水池、水處理罐、沉淀池、深井、飲用水網絡等；
造 紙：原料倉、儲料塔、干燥鼓、化學物料存儲倉等；
其 他：采石場、食品、制藥、環保、造船等行業等。
五、主要特點：
1、波束角小，能量集中，對于雷達安裝位置有了更大的靈活性。具有更強抗干擾能力，很大程度上提高了測量精度和穩定性。
2、天線尺寸小，便于雷達現場安裝，同時對于小罐體和特殊罐體的測量有了更好的適應性。
3、測量盲區小，z大限度的增加了雷達的測量范圍。
4、波長更短，對于粉料、顆粒等物料的測量效果更佳。
5、發射脈沖信號，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。
六、技術參數：
1、應用：固體存儲容器、過程容器或強粉塵易結晶、結露場合；
2、測量范圍：70m；
3、測量精度：±15mm；
4、過程溫度：（-40～80）℃ （-40～130）℃ （-60～250）℃ （-60～400）℃；
5、頻率：126GHz；
6、信號輸出：（4～20mA ）、HART、Modbus；
7、電源：兩線制24V、四線制24V/220V；
8、現場顯示：標配；
9、外殼：選配；
10、過程連接：螺紋/法蘭；
11、天線：喇叭（316L不銹鋼）。
七、調試方法：
A、可以通過三種方式調試：
1、通過顯示調整模塊PM；
2、通過調試軟件SOFT；
3、通過HART手持編程器。
B、通過SOFT軟件調試：
無論那種信號輸出，4-20mA/HART，雷達傳感器都可以通過軟件進行調試。采用SOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。
使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4…20mA線并聯。
八、日常檢查維護：
1、日常檢查維護主要是查看電源電壓和輸出電流是否正常。通電后，大約需要30~60min儀表才能正常工作。如果投運后儀表沒有輸出，則應檢查電源是否真正接上，并檢查保險絲是否燒壞。
2、使用時是和設備連成一體的，整個系統雷達液位計是密封的，所以平時還應檢查各部件連接處的密封情況是否******。
3、雷達頭內部的使用溫度為65℃。一般使用情況下不會超過這個溫度，但若被測介質的溫度很高，則雷達頭內部的溫度有可能超過65℃。這時，可以用少量的風，經此φ6X1紫銅管自雨水帽吹入雷達頭，以將內部的溫度降下來，******不要用水或其他液體進行機械冷卻。
4、易揮發的有機物會在雷達液位計的喇叭口或天線上結晶，要按期檢查和清理。
九、使用要求：
1、本儀表在室外使用，安裝遮陽篷或者保護箱，以免時間長了，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。
2、 電線、電纜保護管，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬。
3、儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4、儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
5、雷達要和被測的液面垂直，在雷達的電磁波發射的錐形的范圍內不能有其它障礙物。
6、如果在＜－20℃或＞＋60℃的溫度下使用，請事先本公司的技術服務部門。
7、使用環境有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌，波浪等情況請事先本公司技術服務部門，需要區別對待。
十、注意事項：
1、本儀表在室外使用，安裝遮陽篷或者保護箱，以免時間長了，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。
2、 電線、電纜保護管，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬。
3、儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4、儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。 5、雷達要和被測的液面垂直，在雷達的電磁波發射的錐形的范圍內不能有其它障礙物。
6、如果在＜－20℃或＞＋60℃的溫度下使用，請事先本公司的技術服務部門。
7、使用環境有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌，波浪等情況請事先本公司技術服務部門，需要區別對待。
十一、參數對照表：
產品類別 | ZWRD904 | ZWRD905 | ZWRD906 |

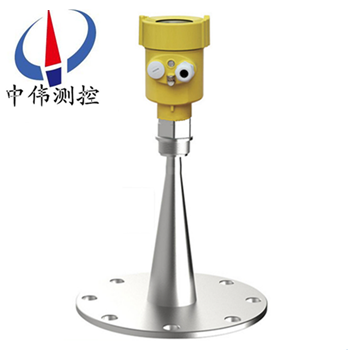

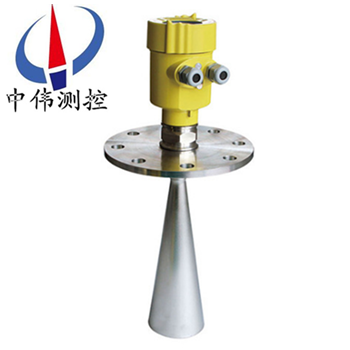

產品圖片 |  |  |  |
應用范圍 | 過程條件簡單，固體塊 料、強粉塵環境比如： | 固體塊料、顆粒料 | 衛生型或強腐蝕性液體 |
測 量 范 圍 | 70米 | 20米可選 | 30米 |
過 程 連 接 | 螺紋、萬向法蘭 | 螺紋、法蘭 | 螺紋、法蘭 |
過 程 溫 度 | -40-250℃ | -40-250℃ | -40-250℃ |
過 程 壓 力 | -1.0-3bar | -1.0-20bar | -1.0-40bar |
重 復 性 | ± 3mm | ± 3mm | ± 3mm |
精 度 | < 0.1% | < 0.1% | < 0.1% |
頻 率 范 圍 | 128GHz | 26GHz | 26GHz |
防爆/防護等級 | EXiaIICT6/IP68 | EXiaIICT6/IP68 | EXiaIICT6/IP68 |
信 號 輸 出 | 4…20mA/HART（兩線） | 4…20mA/HART兩線） | 4…20mA/HART（兩線） |
十二、選型編碼:
ZWRD904 | P | 標準型（非防爆） | 防爆 | |||||||
I | 本安型（Exia II CT6） | |||||||||
F | 隔爆型（Exd II CT6） | |||||||||
A | PP/-40~80℃ | 天線材料/工作 溫度 | ||||||||
B | PTFE/-40~230℃ | |||||||||
1 | DN50 P1.6 | 法蘭規格 | ||||||||
2 | DN80 PN1.6 | |||||||||
3 | DN100 PN1.6 | |||||||||
4 | DN150 PN1.6 | |||||||||
1 | 碳鋼法蘭 | 法蘭形式 | ||||||||
2 | 不銹鋼法蘭 | |||||||||
3 | PP翻邊法蘭 | |||||||||
4 | PTFE翻邊法蘭 | |||||||||
1 | 無 | 容器接管長度 | ||||||||
2 | 50mm | |||||||||
3 | 100mm | |||||||||
4 | 150mm | |||||||||
5 | 200mm | |||||||||
6 | 按用戶要求 | |||||||||
Y | 帶 | 編程器 | ||||||||
N | 不帶 | |||||||||
1 | 兩線制DC24V 4~20mA/HART | 接線方式 | ||||||||
2 | 三線制DC24V 4~20mA | |||||||||
ZWRD904 | 備注 | |||||||||
十三、設計選型需要知道以下數據：
1、被測量的介質類型，液體還是固體。如, 果是液體：液面是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物；如果是固體：是否有粉塵。
2、介質的溫度，壓力。
3、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。
4、雷達液位計是否需要防爆、防腐。
5、測量范圍是幾米，要求盲區是多少。
6、連接方式：法蘭連接、螺紋連接。
7、工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。
8、工作電壓：24VDC。
9、輸出信號：4～20mA電流。
售后服務承諾：
1、我公司所售液位計產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
