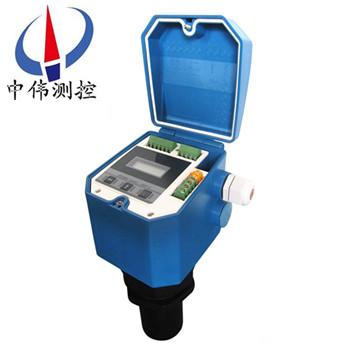

防腐超聲波液位計

•

防腐超聲波液位計是由微處理器控制的數字液位儀表。在測量中脈沖超聲波由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，轉換成電信號， 并由聲波的發射和接收之間的時間來計算傳感器到被測 物體的

一、產品概述：

ZWS-200K系列防腐超聲波液位計實現了全數字化，人性化設計理念,具有完善的物/液位測量功能。數據傳輸功能和人機交流功能。不必接觸工業介質就能滿足大部分物位測量要求,從而******地解決了壓力式，電容式，浮子式等傳統測量方式帶來的纏繞，堵塞，泄露，介質腐蝕維護不便等。

二、工作原理：

ZWS-200K系列防腐超聲波液位計的測量原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測液位表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.探******分發射出超聲波，然后被液面反射，探******分再接收，探頭到液面的距離和超聲波經過的時間成比例：

hb = ct2 即

距離 [m] = 時間×聲速/2 [m]

聲速的溫度補償公式:

環境聲速= 331.5 + 0.6×溫度

三、應用場合：

ZWS-200K系列防腐超聲波液位計適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。

1、水及污水處理 ：泵房、集水井、生化反應池、沉淀池等；

2、電力礦山：灰漿池、煤漿池、水處理等。

四、主要特點：

1、具有抗干擾性強?？扇我庠O(shè)置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量,開關量及RS485輸出，方便的與相關設施接口。

2、采用聚丙烯防水外殼。殼體小巧且相當堅固,具有優良的耐化學品性,對于無機化合物、不論酸、堿、鹽溶液、除強氧化性物料外，幾乎都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。

3、重量輕，不結垢，不污染介質。

4、無毒性。可用于食品工業設備安裝，維修極為方便。

五、技術參數：

1、量程：0-4米,0-7米,0-10米 ，0-15米，0-20米；

2、測量介質：液體或固體；

3、盲 區：可調，小于35cm；

4、測量精度：±3mm或3‰，取其大者（標準條件）；

5、z大負載：500歐姆；

6、工作壓力：3個大氣壓以下；

7、環境溫度：-20 - +60度；

8、模擬輸出：標準的4～20mA；

9、數字輸出：RS-485、Modbus協議（可以通過上位機遠程設置現場設備）；

10、開 關 量：1-3路開關量輸出；

11、顯 示：LCD高亮字符液晶顯示；

12、供電電壓：2線制或2,3,4線制化AC220V/DC24V；

13、防護等級： IP67。

六、現場條件：

1、環境溫度： -10 ~ +60℃（低溫情況需特殊說明）；

2、表殼保護等級：IP65 適用于戶外安裝；

3、適用測量的介質：適用于大部分液體及粉狀顆粒狀固體，弱酸，弱堿，強堿，低于40%的強酸。若在強酸應用場合，請與我司，應使用防腐探頭。

4、容器壓力：0.7~3 bar；

5、在下面的任何一種情況，要注意：

① 有泡沫的液體、固體；

② 周?chē)袕?qiáng)電壓，強電流，強電磁干擾，盡量避免高電壓，高電流及強電磁干擾；

③ 大風和太陽直曬；

④ 強震動。

七、接線形式的選擇：

1、兩線制：兩線制超聲波物位計其供電（僅DC24V）與信號輸出（D-20mA）共用一個回路，僅使用兩條線即可，為標準的變送器形式。

2、三線制：三線制超聲波物位計實際上為四線制，其供電（僅DC24V）與信號輸出（D-20mA）回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可。其優勢是發射功率較大。

3、四線制：供電（DC24V或AC220V）與信號輸出（D-20mA）回路分離，使用兩條線，其優勢是發射功率較大，同時提供高、低位繼電器輸出，增加了新功能。

4、測量量程：

a、根據實際量程選擇相應型號的超聲波物位計。

b、若被測液體波動劇烈，請選擇量程大一級別的型號。

c、固體料位測量的有效量程為液位量程的1/2至2/3。

5、供電形式：

DC24V供電：

a、提供給兩線制系列的供電電流能力應不小于30mA。

b、提供給三線制系列的供電電流能力應不小于60mA。

c、提供給四線制系列的供電電流能力應不小于80mA。

AC220V供電：

只能選擇四線制系列的產品，供電電流能力應不小于50mA。

八、容器安裝條件：

1、密閉容器：

a、對于8m以下量程，容器上要有DN65以上的法蘭口，對法蘭下的接管長度無需要求。

b、對于10m、12m量程，容器上要有DN80以上的法蘭口，對法蘭下的接管長度小于150mm。

c、對于15m量程，容器上要有DN150以上的法蘭口，對法蘭下的接管長度小于150mm。

d、對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，對法蘭下的接管長度小于200mm。

2、開口容器：

a、對于8m以下量程，容器上要有直徑65mm以上安裝口。

b、對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于150mm。

c、對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于150mm。

d、對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于200mm。

3、開放式池子：要求有安裝支架。

九、安裝原則：

1、探頭發射面到低液位的距離，應小于選購儀表的量程。

2、探頭發射面到高液位的距離，應大于選購儀表的盲區。

3、探頭的發射面應該與液體表面保持平行。

4、探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。

5、若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.3m以上。

6、若探頭發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜祝軓酱笥?0mm，管底留孔保持延伸管內液面與罐內等高。

十、使用注意事項：

1、本儀表在室外使用，安裝遮陽篷或者保護箱，以免時間長了，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。

2、電線、電纜保護管，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬。

3.儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

4、儀表在特別炎熱、寒冷的地方使用，即周?chē)h(huán)境溫度有可能超出儀表的工作要求時，建議在液位儀周?chē)釉O(shè)防高、低溫裝置。

5、超聲波探頭要和被測的液面垂直，在超聲波發射的錐形的范圍內不能有其它障礙物。

6、如果在＜－20℃或＞＋60℃的溫度下使用，請事先在世界各地的技術服務部門。

7、使用環境有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌，波浪等情況請事先在世界各地的技術服務部門，需要區別對待。

十一、參數對照表：

十二、選型型譜：

注：若被測液體波動劇烈，請選擇大一級別的型號，固體料位測量的有效量程是液位的1/2至2/3。

說明：

1、兩線制系列無12米、40米量程型號。

2、三線制系列無10米、40米量程型號。

3、四線制系列和分體式標準型無10米量程型號。

4、分體式精簡型無12米、40米量程型號。

5、四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為L(zhǎng)CD液晶顯示。

十三、設計選用及訂貨須知事項：

1、被測量的介質類型。

2、介質的溫度，壓力。

3、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。

4、是否需要防爆、防腐。

5、測量范圍是幾米。

6、連接方式：法蘭連接、螺紋連接。

7、工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。

8、工作電壓：24VDC。

9、輸出信號：4～20mA電流。

售后服務承諾：

1、我公司所售中偉超聲波液位計產品在十二個月以?xún)?nèi)出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、如用、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
