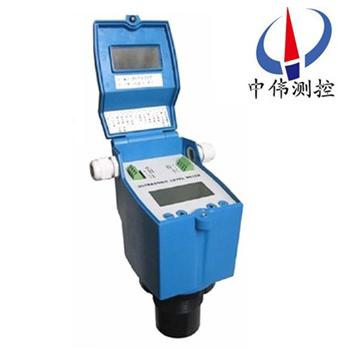

一體式超聲波液位計

•

一體式超聲波液位計引用國外xj****技術的科技成果，具有設計合理、性能優良、安裝方便的特點。電子模塊部分的微處理單元強大的分析能力，可以優化正確的回波，并將錯誤或虛假的回波加以排除，從而可以得出準確的數值。

一、產品概述：

ZWS-200KL系列一體式超聲波液位計是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。

二、工作原理：

ZWS-200KL系列一體式超聲波液位計的工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.探******分發射出超聲波，然后被液面反射，探******分再接收，探頭到液（物）面的距離和超聲波經過的時間成比例：

hb = ct2 即

距離 [m] = 時間×聲速/2 [m]

聲速的溫度補償公式:

環境聲速= 331.5 + 0.6×溫度

三、應用場合：

ZWS-200KL系列一體式超聲波液位計適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。

1、水及污水處理 ：泵房、集水井、生化反應池、沉淀池等；

2、電力礦山：灰漿池、煤漿池、水處理等。

四、主要特點：

1、具有抗干擾性強。可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量,開關量及RS485輸出，方便的與相關設施接口。

2、采用聚丙烯防水外殼。殼體小巧且相當堅固,具有優良的耐化學品性,對于無機化合物、不論酸、堿、鹽溶液、除強氧化性物料外，幾乎都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。

3、重量輕，不結垢，不污染介質。

4、無毒性。可用于食品工業設備安裝，維修極為方便。

五、現場條件：

1、環境溫度： -10 ~ +60℃（低溫情況需特殊說明）；

2、表殼保護等級：IP65 適用于戶外安裝；

3、適用測量的介質：適用于大部分液體及粉狀顆粒狀固體，弱酸，弱堿，強堿，低于40%的強酸。若在強酸應用場合，請與我司，應使用防腐探頭；

4、容器壓力：0.7~3 bar。

5、在下面的任何一種情況，要注意：

① 有泡沫的液體、固體；

② 周圍有強電壓，強電流，強電磁干擾，盡量避免高電壓，高電流及強電磁干擾；

③ 大風和太陽直曬；

④ 強震動。

六、技術參數：

1、工作電壓：DC12V/300mA ±10%（默認），可選DC24V；

2、檢測量程：1，2，3，5，6，8，10，15，20，30，50；

3、顯示分辨率：d = 1mm/1cm 標定時設置；

4、顯 示：四位八段 0.39英寸LED數碼管或LCD多信息顯示屏；

5、限 值：2-4組限值TTL控制電平或NPN集電極開路輸出，可直接驅動固態繼電器；

6、數據輸出：基本型4～20mA模擬量輸出，另可選購0～5V、1～5V或串口數據輸出方式；

7、鍵 盤：三位防水輕觸鍵，可設定上下限，TTL控制電平輸出模式（選購）；

8、工作頻率：20～300KHZ （因型號而不同）；

9、工作溫度：0～50℃、－10～60℃、－30～80℃可選；存儲溫度：- 40℃～85℃；

10、偵測方式：連續1～100HZ（因量程及工況而不同，默認1HZ）；

11、外形尺寸：120×120×180（因型號而不同），4～20mA模擬量輸出。

七、容器安裝條件：

1、密閉容器：

a、對于8m以下量程，容器上要有DN65以上的法蘭口，對法蘭下的接管長度無需要求。

b、對于10m、12m量程，容器上要有DN80以上的法蘭口，對法蘭下的接管長度小于150mm。

c、對于15m量程，容器上要有DN150以上的法蘭口，對法蘭下的接管長度小于150mm。

d、對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，對法蘭下的接管長度小于200mm。

2、開口容器：

a、對于8m以下量程，容器上要有直徑65mm以上安裝口。

b、對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于150mm。

c、對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于150mm。

d、對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于200mm。

3、開放式池子：要求有安裝支架。

八、接線形式的選擇：

1、兩線制：兩線制超聲波物位計其供電（僅DC24V）與信號輸出（D-20mA）共用一個回路，僅使用兩條線即可，為標準的變送器形式。

2、三線制：三線制超聲波物位計實際上為四線制，其供電（僅DC24V）與信號輸出（D-20mA）回路分離，各使用兩條線，當它們負端共地相連時，通常使用三條線即可。其優勢是發射功率較大。

3、四線制：供電（DC24V或AC220V）與信號輸出（D-20mA）回路分離，使用兩條線，其優勢是發射功率較大，同時提供高、低位繼電器輸出，增加了新功能。

4、測量量程：

a、根據實際量程選擇相應型號的超聲波物位計。

b、若被測液體波動劇烈，請選擇量程大一級別的型號。

c、固體料位測量的有效量程為液位量程的1/2至2/3。

5、供電形式：

DC24V供電：

a、提供給兩線制系列的供電電流能力應不小于30mA。

b、提供給三線制系列的供電電流能力應不小于60mA。

c、提供給四線制系列的供電電流能力應不小于80mA。

AC220V供電：

只能選擇四線制系列的產品，供電電流能力應不小于50mA。

九、安裝注意事項：

安裝時，并注意以下幾點：

1、傳感器和高液位之間距離應大于盲區（空距等于高物位+盲區）同時要保證傳感器軸線應垂直于被測液面。

2、盲區及傳感器到測量液小距離，在這一區間儀表無法正常工作，一般取值（量程＜20m）設30cm～60cm之間，（量程＞20m）設60～100cm之間。

3、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。

4、由于傳感器發射角的存在，在安裝時傳感器與器壁應保持一定的距離。測量固體料位時傳感器應避開下料口。

5、在測量范圍內不要有容易引起干擾信號的障礙物，如人梯、橫梁、檢修通道等。

6、測量固體物料時，必要時可采用萬相轉換連接器，通過它來調節傳感器的測量角度，使傳感器z大程度地接收回波信號，并找到理想點，實現對料位的準確測量。

十、參數對照表：

十一、選型編碼：

注：若被測液體波動劇烈，請選擇大一級別的型號，固體料位測量的有效量程是液位的1/2至2/3。

說明：

1、兩線制系列無12米、40米量程型號。

2、三線制系列無10米、40米量程型號。

3、四線制系列和分體式標準型無10米量程型號。

4、分體式精簡型無12米、40米量程型號。

5、四線制和分體式DC24V供電產品可提供LED數碼管顯示，其他全部產品均為LCD液晶顯示。

十二、設計選用及訂貨須知事項：

1、被測量的介質類型。

2、介質的溫度，壓力。

3、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。

4、是否需要防爆、防腐。

5、測量范圍是幾米。

6、連接方式：法蘭連接、螺紋連接。

7、工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。

8、工作電壓：24VDC。

9、輸出信號：4～20mA電流。

售后服務承諾：

1、我公司所售中偉超聲波系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、如用、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
