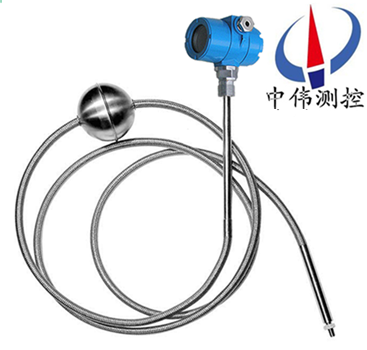

磁致伸縮液位變送器

•

磁致伸縮液位變送器是根據磁致伸縮測量原理研制而成，可準確地測量液位、界面的高度和溫度，具有測量精度高、穩定可靠、抗干擾、安裝方便快捷、免定期維護和標定等優點。適用于水文、水利、水資源、石化、電力、生物

一、產品概述：

ZW-CZS系列磁致伸縮液位變送器是采用磁致伸縮原理制造的高精度、超長行程位置測量傳感器。該產品由脈沖電路、波導線、回波信號單元、結構件和保護套管組成，具有精度高、穩定性可靠、壽命長、安裝方便、多種輸出方式可供選擇等特點，它不但可以測量運動物體的直線位移，而且可以給出運動物體的位移和速度模擬信號。由于采用非接觸冊測量方式，傳感器性能穩定，使用壽命長，多種輸出方式供選擇。因而被廣泛運用在石油化工、食品、水處理、環保、農藥、造紙、水庫、染料、油壓機械等行業設備中。

二、工作原理：

ZW-CZS系列磁致伸縮液位變送器工作時，信號檢測單元發出詢問電流脈沖，該脈沖沿著波導絲產生一個環行脈沖磁場。在傳感器外管配有浮子，懸浮于變化的液面上下移動。由于浮子內裝有一組磁鐵，所以浮子同時產生一個磁場。當詢問電流脈沖磁場與浮子磁場相互作用，產生一個“扭曲”脈沖或稱“返回”脈沖，“返回”脈沖沿著波導絲向上傳輸，傳至拾振器上。根據“返回”脈沖與詢問電流脈沖的時間差，計算出浮子的實際位置，從而可準確地測得液位。

三、結構組成：

ZW-CZS系列磁致伸縮液位變送器采用標準化設計，結構極其簡單，僅由三部分組成：

1、360度內磁浮子；

2、傳感器 （壓磁傳感器和傳感管）；

3、塑封全智能化電子裝置，可智能化編程，帶有液晶顯示，可顯示總體液位，界面液位，以及溫度 輸出的電信號，實際液位值，溫度值, 帶有偏移量的實際液位值等, 該裝置極易方便用戶訂備件并減少備件量。

四、應用場合：

1、各種石油、液化氣儲罐的液位、界面及溫度實時測量與監控；

2、加油站庫區管理計量與監控；

3、生化與制藥行業各類儲罐過程控制與監控；

4、食品與飲料加工各類儲罐及過程控制的液位、界面及溫度的測量計量與監控；

5、水處理及環保工業過程中的液位、界面及溫度測量與監控。

五、主要特點：

1、非接觸式測量；

2、高精度、高穩定性、高可靠性；

3、使用壽命長；

4、多種信號輸出方式選擇；

5、具有反向極性保護功能；

6、防雷擊、放射頻干擾；

7、結構精巧、環境適應性強；

8、不需定期重標和維護；

9、可監測帶壓或不帶壓液罐的液位；

10、隔離防爆(可選)；

11、安裝方便。

六、技術參數：

1、量程范圍：0—12米，( 可根據用戶要求定制) ；

2、工作電源：24VDC ；

3、信號輸出：4-20mA標準電流信號 ；

4、測量精度：±1mm或0.3%FS(電流輸出型) ；

5、工作壓力：≤ 4.0Mpa ；

6、介質要求：密度≥0.5g/cm3 、粘度≤0.005Pa.s ；

7、工作溫度：T1:0~70 ℃、 T2：-25~+80 ℃、 T3：-40~+85℃；

8、重復性誤差：優于0.01%FS；

9、分辨率：優于0.01%FS；

10、遲滯：優于0.01%FS；

11、溫度影響：±0.007%FS/ ℃；

12、零點調整范圍：20%FS；

13、滿量程調整范圍：20%FS；

14、頻率響應時間：0.2~5ms (根據量程大小而定)；

15、連接形式：法蘭連接；

16、防爆標志：隔爆型 :EXd Ⅱ BT4；

17、外殼防護等級：IP65；

18、測桿承受的壓力≤34Mpa。

七、結構特性：

1、測桿材料：1Cr18Ni9（304）； 316L 不銹鋼；304 外包聚四氟乙烯防腐套管（防腐型）；

2、電子倉外殼材料：1Cr18Ni9Ti；1Cr18Ni9Ti外罩尼龍保護罩（防腐型）；

3、連接形式（螺紋連接）：M18×1.5；M20×1.5；3/4-16UNF（英制）

4、法蘭材料：1Cr18Ni9Ti；聚四氟乙烯（防腐型）；

5、引線方式：PVC屏蔽電纜線（默認長度:2.8m,也可根據用戶要求提供）；

航空插頭（不適用于隔爆型產品）接線端子；

6、防爆標志：隔爆型EXdIIBT5；

7、外殼防護等級：IP65。

八、安裝要求：

1、磁致伸縮液位計通常為頂部安裝。

2、探桿安裝處不能有干擾，如攪拌器、入料口等。

3、探桿不能彎曲受力，不允許受較大的沖擊或振動。探桿上的磁浮子應能自由上下滑動，不能被其它物體擋住。

4、液位計須***垂直安裝，安裝斜度不得大于5度。

5、液位計在易燃、易爆、腐蝕的蒸汽和液體等場合使用時，必需有防護措施給予保護。

6、液位計的連接電纜線須***避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。

九、選型注意事項：

1、液位計選型應與現場介質環境相符，包括環境溫度、壓力、振動、沖擊、結構材料與介質的相容性等。

2、被測介質溫度較高時(100～200℃)，推薦選配帶外浮筒型的探頭(選型表選項B)，采用側側法蘭安裝。溫度更高時(200～300℃)，推薦選配帶外浮筒側面捆綁型的探頭(選型表選項C)，采用側側法蘭安裝。

3、測量探桿上下兩端有測量死區，選擇量程時應予以考慮。

4、液位計常用不銹鋼磁浮子的尺寸為Ф45×56×Ф15，須選用DN50及以上的法蘭連接才行。對于選用螺紋連接的液位計，用戶需要自配法蘭或支架安裝。

十、參數對照表：

十一、選型編碼：

注：1、選配法蘭時請注明法蘭材質選配其它規格的法蘭請?zhí)峁┰敿?xì)圖紙；
2、需要提供其它連接螺紋是請?jiān)谟嗀涘X咨詢。

十二、設計選用及訂貨須知：

1、型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。

售后服務承諾：

1、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品, , , 出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
