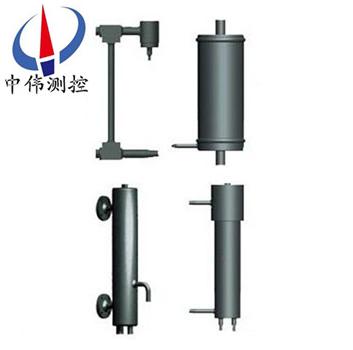

單室平衡容器

•

單室平衡容器是一款利用正壓側、負壓側形成的差壓信號到變送器，變送器將信號傳送到DCS內進行公示計算，實現水位的測量。

一、產品概述：

ZW-EP系列單室平衡容器主要包含如下幾個部分：平衡容器、正壓測取樣管、負壓側側取樣管、二次表、DCS裝置等相關部件組成。

二、工作原理：

ZW-EP系列單室平衡容器主要測量原理是利用正壓測、負壓側形成的差壓信號到變送器，變送器將信號傳送到DCS內進行公示計算，實現水位的測量。

平衡容器與差壓變送器配套使用，對汽包水位進行監控，并對外輸出水位變化時的差壓信號，差壓變送器再將差壓信號轉化成電信號送入DCS系統或其它的顯示儀表或控制設備，只能反映鍋爐正常運行時汽包內的水位測量。

三、應用場合：

ZW-EP系列單室平衡容器與水位指示器或者差壓變送器配套使用，可以在鍋爐啟、停爐過程中及正常運行情況下，對汽包水位進行監控，并對外輸出水位變化時的壓差（AP）信號，保證鍋爐安全運行。

四、產品結構：

1、單室平衡容器由冷凝容器、等徑三通、彎管等組成；

2、冷凝容器由筒體、封頭焊接而成，環焊縫經100%射線探傷。

五、主要特點：

優點：

1 測量偏差小

2 信號穩定，跟隨及時，能及時的反饋汽包內的真實水位

3 壽命長。

缺點：

1 受環境影響較大，參比水柱溫度不均勻，無法實時量化標定。

2 冬季、夏季，白天照射、環境風向等影響較大。

3 只有保證參比水柱溫度恒定，才能達到平衡容器的測量效果。

六、產品型號及使用范圍：

七、調試步驟：

1.系統沒有工作時(鍋爐汽包液位為零):在確保正負壓室充滿冷凝水的前提下,關閉平衡閥,打開正負相閥,同時打開雙室平衡容器的汽液相閥門.此時輸出應該為20MA,及滿量程.現場將輸出調至4MA,及將零點做100%量程負遷移.

2.系統工作時(鍋爐汽有液位):在確保正負壓室充滿冷凝水的前提下,關閉平衡閥,打開正負相閥,同時關閉雙室平衡容器的汽液相閥門.

3.測量系統正常工作時,三組閥狀況:平衡閥關閉;正負相閥開啟.雙室平衡容器的汽液相閥門開啟。

八、安裝注意事項：

1、鍋爐汽包引出的水汽管中心距應與平衡容器相同；

2、平衡容器與鍋爐汽包的壓力等級應相同；

3、平衡容器與鍋爐汽包連接法蘭尺寸或焊接各接口管規格應對應；

4、注意：本平衡容器安裝前須***對鍋爐管道進行氣吹，防止雜質進入平衡容器，而發生嚴重事故。

5、將平衡容器的汽水接口分別與汽包隔絕閥門外側焊接，保證其垂直安裝。由于雙室平衡容器較重，所以底部需用槽鋼支撐，且支撐面應光滑。以防止設備因熱力膨脹產生位移而損壞。

6、安裝完畢后，各汽水取樣管、取樣閥門、連通管、筒體應做保溫處理，筒體頂部不做保溫。

九、訂貨時請?zhí)峁┫铝袇?shù)：

1、型號規格；ZW-FP；

2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱；

3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；

4、工作壓力：zui高承受壓力；

5、工作溫度：測量液體的高低溫度；

6、材質要求：接液材質。

售后服務承諾：

1、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
