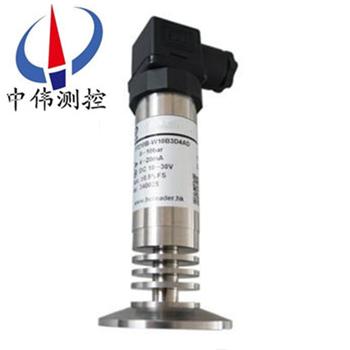

衛生型平膜式壓力變送器
衛生型平膜式壓力變送器滿足藥品生產質量規范GMP的要求，適宜衛生級系統，在此類系統中，介質不可與儀表測量系統相接觸。隔膜密封不會產生死角或無法排空的區域，此類儀表具有拆裝快捷方便，不易污染，便于清洗，
Description：
一、產品概述：
ZW316W系列衛生型平膜式壓力變送器是專門為醫藥、啤酒、奶倉等醫藥食品領域設計的專用型產品，其設計******遵照醫藥食品行業的衛生級標準。利用齊平大波紋片使測量介質與壓力傳感器相隔離，其間灌充衛生及專用油，可保證在介質溫度150℃的高溫下無溫漂的穩定工作?？头四壳肮I現場上常用齊平式擴散硅或陶瓷電容變送器因傳感器直接接觸介質，從而在高溫情況下溫漂大，導致超差，尤尤其是滅菌環境節時變送器極容易損壞的弊病。
二、工作原理：
ZW316W系列衛生型平膜式壓力變送器采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們在惠斯通電橋上加上直流電源，就會產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4～20MA輸出。
三、應用場合：
ZW316W系列衛生型平膜式壓力變送器為一體化全不銹鋼平面膜結構，專為食品、醫療、制藥等衛生行業設計。傳感器平面膜結構防止了結垢、不衛生及粘稠液體堵塞等問題。廣泛應用于食品、制藥、釀酒等過程控制領域。其行業應用如以下幾點：
1、食品衛生行業；
2、造紙行業；
3、污水液位測量；
4、飲料罐液位測量；
5、管道液位測量；
6、醫藥及生物制品加工。
四、主要特點：
1.快裝卡盤式：該形式產品采取醫藥食品等行業通用的“快卡”連接形式，通用性好，互換性強。
2．啤酒專用型：轉為啤酒行業設計，增設加長冷凝裝置，可有效地防止低溫結露。
3．壓旋式：采用螺母內螺紋壓旋式過程連接，便于拆裝和清洗。
4．旋入式：采用外螺紋旋入式過程連接。
5．法蘭式：采用平法蘭式過程連接。
6．標準式：本產品是為符合醫藥行業中的美國FDA醫藥標準專門設計制造的新一代變送器。通體為不銹鋼材質。其采取螺紋旋入式的底部安裝形式，并為客戶配帶專用衛生級材質安裝底座，可與罐體底部緊密齊平安裝，實現真正意義上的衛生無死角。
五、技術參數：
1、清潔平面型隔離膜片，符合******3A衛生標；
2、采用陶瓷電容壓力傳感器或擴散硅壓力傳感器；
3、量程：0-4KPa~35MPa；
4、電源：15-36VDC；
5、溫度漂移：0.02%FS/°C；
6、精度：0.25%；
7、外殼防護：IP65；
8、電氣連接：電纜式霍斯曼接頭2088殼體防水盒式可選；
9、溫度：電子線路板工作在 -40～85℃；敏感元件工作在 -40～104℃；儲存溫度 -40～85℃；帶數字顯示 -25～65℃（正常運行）；-40～85℃（無損壞）；
10、相對濕度：0～95%；
11、穩定性：zui大量程范圍的±0.25%/6個月；
12、振動影響：在任意軸向上，頻率為200Hz，誤差為zui大量程范圍的±0.05%／g；
13、負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響；
14、安裝位置影響：zui大可產生不大于0.25kPa的零位誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響。
六、結構特性：
1、殼體材料：SUS304；
2、膜片材料：SUS316L,陶瓷；
3、接 口：1?″英制螺紋，DN活接及法蘭連接；
4、引線方式：航空插頭、Hirschmann接頭；
5、防護等級：IP65。
七、使用時注意事項：
1、衛生型壓力變送器冬季發生冰凍時,按裝在室外的變送器必需采取防凍措施,避免引壓口內的液體因結冰體積膨脹,導至傳感器損壞。
2、接線時,將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。
3、在測量氣體的壓力時，取壓口要開在流程管道的頂端，且衛生型變送器也要安裝在流程管道的上部以便讓沉積的液體快速注入到流程管道中。
4、衛生型壓力變送器的測量蒸汽或其它高溫介質時,需接加緩沖管(盤管)等冷凝器,不應使變送器的工作溫度超過極限。
5、注意傳感器的導壓管要安裝在溫度波動小的地方。
6、測量液體壓力時，衛生型壓力變送器的安裝位置應避免液體的沖擊(就是水錘現象)，以免傳感器過壓損壞。
7、在測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣。
8、要防止衛生型壓力變送器與腐蝕性或過熱的介質接觸，還要防止渣滓在導管內沉積。
八、選型編碼：
ZW316W | （中偉測控） | ||||||
代碼 | 量程范圍 | ||||||
A | 0-5KPa-20KPa | ||||||
B | 0-20KPa-70KPa | ||||||
C | 0-70KPa-350KPa | ||||||
D | 0-200KPa-700KPa | ||||||
E | 0-0.7MPa-3.5MPa | ||||||
F | 0-2.0MPa-7MPa | ||||||
G | 0-7MPa-35MPa | ||||||
H | 0-20MPa-100MPa | ||||||
代碼 | 精度等級 | ||||||
Ⅰ | 0.1% | ||||||
Ⅱ | 0.25% | ||||||
Ⅲ | 0.5% | ||||||
代碼 | 輸出代號 | ||||||
E | 4-20mADC二線 | ||||||
K | 0-10mA | ||||||
M | 用戶約定 | ||||||
代碼 | 壓力連接 | ||||||
R | 標準型(M20×1.5) | ||||||
P | 齊平膜 | ||||||
O | 按用戶尺寸加工 | ||||||
代碼 | 電氣連接 | ||||||
C1 | 電纜引出式(防護等級IP65) | ||||||
C2 | 接插式連接式(防護等級IP65) | ||||||
M | 用戶約定 | ||||||
代碼 | 選項 | ||||||
Lm | 電纜引出長度(m) | ||||||
i | 本安型iaⅡCT6 | ||||||
T | 船用型 | ||||||
Z | 轉換接頭 | ||||||
S | 散熱器（M20×1.5，介質溫度＜200℃） | ||||||
C | 選用陶瓷傳感器 | ||||||
F | 用于負壓測量 | ||||||
A | 用于絕壓測量 | ||||||
Y | 用戶約定 | ||||||
九、設計選用及訂貨須知：
1、變送器型號可根據選型規格表按需要確定。
2、選型規格表中的數字、符號須***填寫清楚、準確無誤。
3、如有正負遷移，須***注明遷移量數值。
4、變送器根據用戶規定的量程校驗。如果用戶無規定，變送器調校至***大量程，這種校驗將在室溫、常壓下進行。
5、需要標注工位號時，應在訂貨時注明。
售后服務承諾：
1、我公司所售316系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
