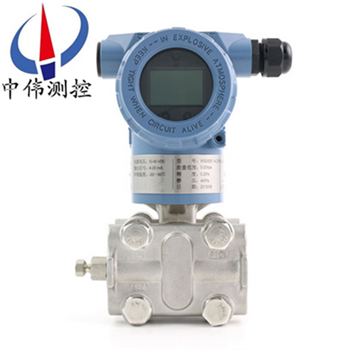

高精度壓力變送器

•

高精度壓力變送器由傳感器技術與微電子技術結合形成的智能型變送器，因其在功能、精度、可靠性、維護、組態上較常規模擬變送器有很大提高，現階段已被廣泛應用。變送器的智能化主要表現為具有自我監測、遠程通訊的能

一、產品概述：

ZW3051GP系列高精度壓力變送器采用進口優質壓力傳感器芯片，經內置的存儲器E2PROM存取傳感器的環境溫度、壓力及輸入/輸出特性修正參數、再經CPU微處理器運算，進行溫度自動補償，信號放大、V/I轉換與A/D轉換，輸出4-20mA的標準信號，并在模擬信號上疊加一個符合HART協議的數字信號進行通信。在通信時，頻率信號對4-20mA的信號不產生任何擾動影響。因此，該變送器具有優良的溫度特性、壓力特性和輸入/輸出特性。可取代普通的壓力變送器，廣泛用于石油、化工、電力、環保等自動化檢測與控制領域。

二、工作原理：

ZW3051GP系列高精度壓力變送器的原理是被測介質的兩種壓力通入高、低兩壓力室，作用在元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。

三、應用場合：

ZW3051GP系列高精度壓力變送器主要用于測量氣體、液體和蒸汽的壓力、負壓和******壓力等參數，然后將其轉換成4-20mA.DC信號輸出。它可以測量排氣系統、蒸餾塔、蒸發器和結晶器等的******壓力。

四、主要特點：

1、精度高；

2、穩定性好；

3、二線制4-20mADC；

4、固體元件，接插式印刷線路板；

5、小型、重量輕、堅固抗震；

6、量程、零點外部連續可調；

7、正遷移可達500%；負遷移可達600%；

8、阻尼可調；

9、單向過載保護特性好；

10、無機械可動部件維修工作量少；

11、全系列統一結構，零部件互換性強；

12、接觸介質的膜片材料可選（316L、TAN、HAAS-C、MONEL等耐腐蝕材料）；

13、防爆結構，全天候使用；

14、智能HART現場總線協議。

五、性能參數：

1、使用對象：液體、氣體和蒸汽；

2、測量范圍：0-0.06kPa至0-40MPa；

3、輸出信號：4-20mA DC；

4、12-45VDC，一般為24VDC；

5、負載特性：與供電電源有關，在某一電源電壓 時代負載能力（負載特性），負載阻抗 RL與電源電壓VS關系式為：RL≤（VS-12）；

6、指示表：LCD液晶或者LFD數碼管顯示；

7、防 爆:隔爆型dIIBT4 b:本質安全型 iaIICT6；

8、量程和零點：外部連續可調；

9、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的******值，均不能超過測量范圍上限的100%（智能型：量程比15:1） ***大正遷移量為***小調校量程的500%；***大負遷移量為***小調教量程的600%；

10、溫度范圍：放大器工作溫度范圍：-29～+93℃（LT型為-25～+70℃） 灌充硅油的測量元件：-40～+104℃ 法蘭式變送器灌充高溫硅油時：+15～+315℃，普通硅油：-40～+149℃；

11、靜 壓：1、4、10、25、32MPa；

12、溫 度：相對濕度為0～100%RH；

13、容積變化量：＜0.16cm3；

14、阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調。

六、技術參數：

（不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片）；

1、準確度：±0.075%（0智能型）、±0.1%（智能型）、±0.25%、±0.5%；

2、死區：無（≤0.1%）；

3、穩定性：六個月內不超過***大量程的基本誤差******值；

4、振動影響：在任意軸上，振動頻率為200Hz；

5、電源影響：小于輸出量程的0.005%V；

6、負載影響：電源如果穩定，則負載沒有影響；

7、安裝位置影響：***大可產生0.24kPa 的零點誤差。

其它：

1、隔離膜片：316不銹鋼，哈氏合金C-276，蒙乃爾合金，鈦或鉭；

2、排氣/排液閥：316不銹鋼；

3、法蘭和接頭：316不銹鋼；

4、接觸介質“O”形環：丁腈橡膠，氟橡膠；

5、灌充液：硅油或者惰性油；

6、螺栓:316L不銹鋼；

7、電子殼體材料：低銅鋁合金；

8、引壓連接件：法蘭1/4NPT，中心距54mm；接頭1/2NPT或M20x1.5陽螺紋球錐面密封，帶接頭時中心距50.8、54、57.2mm；

9、信號接線孔：G1/2。

七、安裝要求：

1、安裝前請仔細閱讀產品使用說明書，并核對產品的相關信息。

2、變送器應安裝于通風、干燥、無蝕、陰涼處，如露天安裝應加防護罩，避免陽光照射和雨淋，避免變送器性能降低或出現故障。

3、變送器屬精密儀器，安裝時忌強力沖擊、摔打。

4、按接線圖正確連接。

5、注意保護變送器引出電纜。在工業現場使用時，建議使用金屬管保護或者架空。切勿松動電纜引出端的密封螺帽，避免潮氣進入。

八、使用中的注意事項：

壓力傳感器使用過程中的要點、變送器在工藝管道上正確的安裝位置與被測介質有關，為獲效得的測量效果，應注意考慮下列情況：

1、導壓管應安裝在溫度波動小的地方；

2、測量液體壓力時，變送器的安裝位置應避免液體的沖擊（水錘現象），以免傳感器過壓損壞。

3、防止渣滓在導管內沉積；

4、測量液體壓力時，取壓口應開在流程管道側面，以避免沉淀積渣。

5、冬季發生冰凍時，安裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞。

6、防止變送器與腐蝕性或過熱的介質接觸；

7、接線時，將電纜穿過防水接頭（附件）或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。

8、測量蒸汽或其它高溫介質時，需接加緩沖管（盤管）等冷凝器，不應使變送器的工作溫度超過極限。

9、測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中。

九、選用時必知參數：

壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。而智能型壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。購買壓力變送器須***知道以下幾個參數。

1、接液材質

我們要考慮的是壓力變送器所測量的介質，一般的壓力變送器的接觸介質部分的材質采用的是316不銹鋼，如果你的介質對316不銹鋼沒有腐蝕性，那么基本上所有的壓力變送器都適合你對介質壓力的測量。

如果你的介質對316不銹鋼有腐蝕性，那么我們就要采用化學密封，這樣不但起到可以測量介質的壓力，也可以有效的阻止介質與壓力變送器的接液部分的接觸，從而起到保護壓力變送器，延長了壓力變送器的壽命。

2、精度等級

每一種電子式的測量計都會有精度誤差的，但是由于各個******所標的精度等級是不一樣的，比如，zg****和美國等******標的精度是傳感器在線性度的部分，也就是我們通常所說的測量范圍的10%到90%之間的精度;而歐洲標的精度則是線性度不好的部分，也就是我們通常所說的測量反的0到10%以及90%到100%之間的精度.如歐洲標的精度為1%，則在zg****標的精度就為0.5%。

3、量程范圍

一般傳感器測量的zui大范圍為傳感器的滿量程70%，也就是現在要測量70bar的壓力，我們選壓力變送器的量程應該選100bar。

4、輸出信號

現階段由于各種采集的需要，當前市場上壓力變送器的輸出信號有很多種，主要4~20mA,0~20mA,0~10V,0~5V等等，但是比較常用的是4~20mA和0~10V兩種，在我上面舉的這些輸出信號中，只有4~20mA為兩線制（我們所說的輸出為幾線制不包含接地或屏蔽線），其他的均為三線制。

5、介質溫度

由于壓力變送器的信號是通過電子線路部分轉換的，所以一般情況下，壓力變送器的測量介質溫度為-30到+100度，如果溫度過高，我們一般采用的是冷凝彎來冷卻介質，這樣相對讓廠家特地為你生產一個耐高溫的壓力變送器的成本會降低很多。

6、測量介質

一般我們測量的是相對比較清潔的流體，我們就直接采用標準的壓力變送器就可以了，如果你所測量的介質是易結晶的或粘稠的，我們一般采用的是外置膜片的或和化學密封共同使用，這樣會有效的阻止介質堵住壓力測量孔。

十、選型編碼：

十一、設計選用及訂貨須知：

1、ZW3051GP系列高精度壓力變送器型號可根據選型規格表按需要確定。

2、選型規格表中的數字、符號須***填寫清楚、準確無誤。

3、如有正負遷移，須***注明遷移量數值。

4、差壓變送器如需配三閥組、節流裝置，需另行注明。

5、變送器根據用戶規定的量程校驗。如果用戶無規定，變送器調校至***大量程，這種校驗將在室溫、常壓下進行。

6、需要標注工位號時，應在訂貨時注明。

售后服務承諾：

1、我公司所售壓力變送器系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
