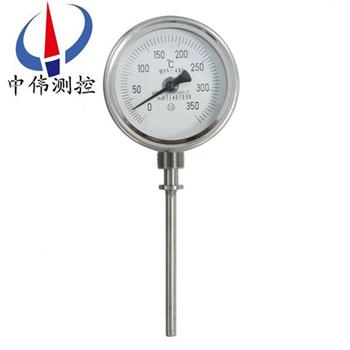

防護型雙金屬溫度計

•

防護型雙金屬溫度計有軸向型,徑向型,萬向型等表頭型號選擇.溫度計探桿長度可以根據客戶需要來定制。現場顯示溫度，直觀方便安全可靠，使用壽命長；抽芯式溫度計可不停機短時間維護或更換機芯。軸向型、徑向型、1

一、產品概述：
WSS系列防護型雙金屬溫度計有軸向型,徑向型,萬向型等表頭型號選擇.溫度計探桿長度可以根據客戶需要來定制。現場顯示溫度，直觀方便安全可靠，使用壽命長；抽芯式溫度計可不停機短時間維護或更換機芯。軸向型、徑向型、135°型、萬向型等品種齊全，適應于各種現場安裝的需要。
二、工作原理：
WSS系列防護型雙金屬溫度計是利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。工業用主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。為提高測溫靈敏度，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。
三、應用場合：
WSS系列防護型雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。
四、主要特點：
1、現場顯示溫度，直觀方便，安全可靠，使用壽命長等特點。
2、無***害，易讀數，堅固耐震。
3、保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。
4、抽芯式溫度計可不停機短時間維護或更換機芯。
5、軸向型、徑向型、135ordm;型、萬向型等品種齊全，適應于各種現場安裝的需要。

五、技術參數：
1、執行標準：JB/T8803-1998  GB3836-83；
2、標度盤公稱直徑：60，100，150；
3、精度等級：（1.0），1.5；
4、熱響應時間：≤40S；
5、防護等級：IP65；
6、角度調整誤差：角度調整誤差應不超過其量程的1.0%；
7、回差：回差應不大于基本誤差限的******值；
8、重復性：重復性極限范圍應不大于基本誤差限******值的1/2。

六、注意事項
1、不能直接擰表頭；
2、長度選擇要選接近的標準尺寸（ 50mm的整數倍數）；
3、保護管浸入被測介質中長度須***大于感溫元件的長度，一般浸入長度建議大于100mm,0-50℃量程的浸入長度建議大于150mm，以保證測量的準確性。
4、不宜用于測量敞開容器內介質的溫度。
5、在保管、使用安裝及運輸中，應避免碰撞保護管，切勿使保護管彎曲變型，更不能將表當扳手使用。
6、在正常使用的情況下應予定期檢驗。一般以每隔六個月為宜。
7、不允許在強烈震動環境工作，以免影雙金屬壽命，電接點不允許在震動較大的場合的控制回路中使用，以免影響可靠性。

七、測溫范圍：

備注：
1、溫度表的插入深度L須***大于Lmin，L可供選擇的系列為：100，150，200，250，300，400，500，750，1000，1250，1500，2000等，也可根據用戶需要特制。
2、保護管直徑為Φ6、Φ8的該系列溫度計，其時間常數不超過40秒，直徑為Φ10時，時間常數不超過30秒。
3、保護管采用不銹鋼1Cr18Ni9Ti制造，在常溫下zui高工作壓力為6.4MPa。

八、外形及尺寸：

九、具體型號名稱說明表示：

1、軸向型

2、徑向型

3、135°向型

4、萬向型

十、選型編碼：

選型舉例說明：
萬向型，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級。
十一、設計及訂貨須知：
請?zhí)峁┬吞枴⒈肀P直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。
售后服務承諾：
1、我公司所售中偉溫度計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
