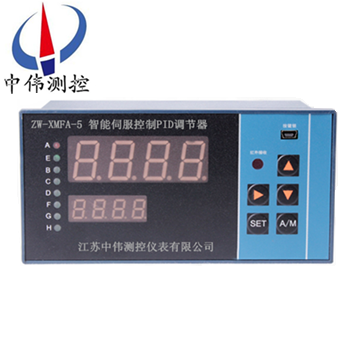

智能伺服控制PID調節器

•

智能伺服控制PID調節器采用了自行研制開發，委托日本集成電路制造商定制的專用集成電路，它不僅匯集了目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電

一、產品概述：

ZW-XMFA系列智能伺服控制PID調節器以其結構簡單、穩定性好、工作可靠、調整方便而成為工業控制的主要技術之一。當被控對象的結構和參數不能******掌握，或得不到準確的數學模型時，控制理論的其它技術難以采用時，系統控制器的結構和參數須***依靠經驗和現場調試來確定，這時應用PID控制技術方便。即當我們不******了解一個系統和被控對象﹐或不能通過有效的測量手段來獲得系統參數時，適合用PID控制技術。PID控制，實際中也有PI和PD控制。PID控制器就是根據系統的誤差，利用比例、積分、微分計算出控制量進行控制的。

ZW-XMFA系列智能伺服控制PID調節器匯集了目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、******編制、反復調試的軟件系統可讓您在生產過程中得心應手，如翼臂指。 而且該產品不在是過去單純意義上的巡測儀，在運算、比較、執行、報警等處理能力方面均有令人滿意的表現。

二、應用場合：

ZW-XMFA系列智能伺服控制PID調節器用于中小型工藝裝置的溫度、壓力及其他參數的單回路控制。可應用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

二、主要功能：

1、各種模擬量或頻率輸入。

2、過程量、給定值、控制量、閥位反饋量等多重顯示。

3、測量值與給定值可進行加減運算。

4、伺服控制PID調節器正反作用選擇

5、可分別設定控制量上限、下限輸出控制范圍。

6、閥位反饋的模擬量可以標定零點和滿度。

7、2 或 3 個模擬量輸出為：0～10mA、4～20mA。

8、8 種報警控制方式選擇。

9、具有電機正反轉控制的制動功能。閥位反饋故障可繼電器輸出。

10、輸入開關量SB功能控制給定值轉移。

11、內置41A雙向可控硅直接控制電動執行機構。

12、測量輸入信號可進行開方及小信號切除。

13、開機自動或開機手動位置保持或開機手動預置。閥位反饋斷線自動進入手動狀態（訂貨需注明）

14、可實現帶有消音時間的智能聲光報警、智能定時器或計數器功能。

15、PID 參數自整定或P參數獨立自整定。8組設定值及PID參數存儲和調用。

16、遠程手自動狀態控制。遠程操作臺硬手操；遠程開關量控制調節器的控制量輸出為PID調節方式或操作臺硬手操狀態、雙向無擾動切換；遠程伺服PID調節器控制方式或上位機直接控制方式。

17、上位機直接控制方式輸入信號故障時自動轉入自身PID調節控制方式；上位機直接控制方式時；伺服控制PID調節器自動跟蹤上位機的輸入信號。

18、可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-19、美國數據通訊標準，高可靠性循環，條碼校驗。

四、常用口訣：

1、PID常用口訣：

參數整定找理想，從小到大順序查，

先是比例后積分，zui后再把微分加，

曲線振蕩很頻繁，比例度盤要放大，

曲線漂浮繞大灣，比例度盤往小扳，

曲線偏離回復慢，積分時間往下降，

曲線波動周期長，積分時間再加長，

曲線振蕩頻率快，先把微分降下來，

動差大來波動慢，微分時間應加長，

理想曲線兩個波，前高后低4比1。

2、一看二調多分析：

3、原理和特點：

在工程實際中，應用廣泛的調節器控制規律為比例、積分、微分控制，簡稱PID控制，又稱PID調節。

調節質量不會低 2.PID控制器參數的工程整定,各種調節系統中P.I.D參數經驗數據以下可參照：溫度T: P=20~60%,T=180~600s,D=3-180s 壓力P: P=30~70%,T=24~180s, 液位L: P=20~80%,T=60~300s, 流量L: P=40~100%,T=6~60s。

五、儀表安裝：

1.儀表安裝

1.1 儀表安裝前應檢查儀表型號、分度號、測量范圍與傳感器是否一致。

1.2 儀表分別為橫式和豎式兩類，橫式矩型、橫式方形以及豎式矩形和豎式方形等幾種。

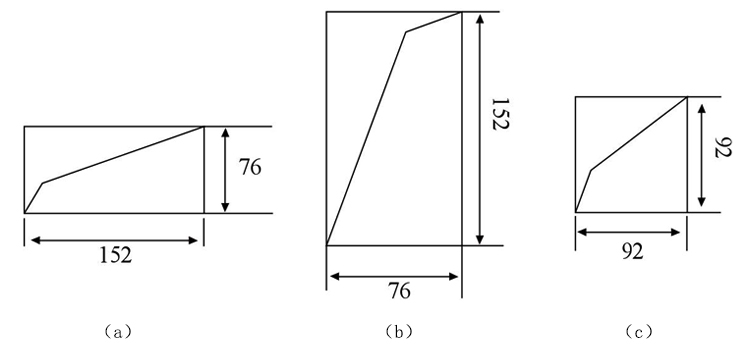

2.開孔尺寸

2.1 橫式152×76mm（a）

2.2 豎式76×152mm（b）

2.3 方形92×92mm（c）

六、選型表：
