智能巡回顯示調節儀?

•

智能巡回顯示調節儀是由巡同測量同路，數字面板表、調節器和電源部分組成。穩壓電源將220V市電轉換成穩定的直流電壓作為其他部分電源，利用數字面板和調節器輸出控制或報警信號。

一、產品概述：

ZW-XMDA系列智能巡回顯示調節儀不再是過去單純意義上的巡測儀，本系列儀表的大多數產品均有較強的運算、比較、執行、報警等處理能力。儀表采用了自行研制開發、委托集成電路制造商定制生產的專用集成電路，它不僅匯集日前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，輔以博采眾長、******編制、反復調試的軟件系統使本儀表******以下特色：

1.儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。

2.采用了優化設計，工藝顯著改善，沒有飛線、沒有調整電位器，所有的校準和功能設定可全部通過鍵盤由軟件完成。

3.可設置為四點位式控制加十位點巡檢功能。可設置為統一點報警或獨立的分離報警功能。

4.***多可設定四個報警輸出，報警方法可達十種以上，并可對各報警點進行聲光監控，并可對報警的聲音，設定消音延時時間。

5.又用戶自己設定的四個類別近百種級別的抗干擾模式，可適應各種環境的干擾源。

因此本儀表與普通式巡測相比，各項功能水平有一個相當大的提高與突破，其可靠性、穩定性有了相當的保證，同時該儀表既與目前的************儀表接軌，較高的性能價格比，更適合于國情，對替代進口具有重要意義。

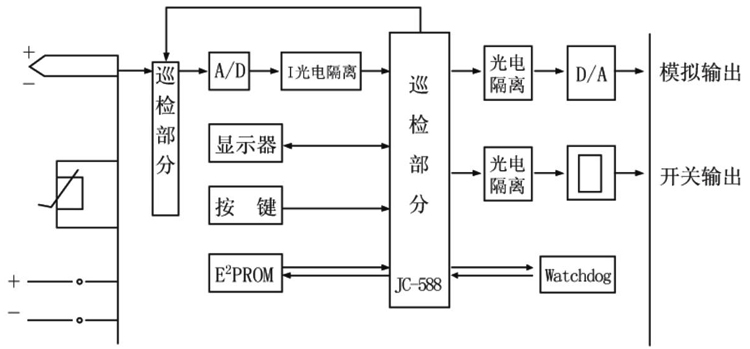

二、工作原理：

ZW-XMDA系列智能巡回顯示調節儀是由巡回測量回路，數字面板表、調節器和電源部分組成。穩壓電源將220V市電轉換成穩定的直流電壓作為其它部分電源。巡回測量回路則是將被測回路中的一路選定后送給A/D轉換后輸送到JC-588專用中央處理器進行處理后，不僅要送到數字面板表，而且也要送到調節器，與設定值比較后按調節規律輸出控制或報警信號。

三、主要功能：

1、輸入信號種類:熱電偶、熱電阻、線性電流、線性電壓。

2、巡檢通道數：1 ~ 32路。儀表可同時顯示四路測量值。

3、可巡檢、定檢切換、通道顯示時間設置，0.1 ~ 25S可選。

4、可單獨設定每路通道有效。

5、線性輸入可定義每一路的零點，滿度值及小數點位數。

6、支持各通道上下限報警值分別獨立設定及報警指示燈。

7、上下限統一繼電器輸出或每4路共用一個繼電器輸出。

8、可選擇4個繼電器的組合分配。

9、可看到平均值，平均值可位式控制。

10、可重定值報警輸出（包括聲光報警輸出）。

11、可實現巡檢zui大值、zui小值、平均值、瞬時值同時或分別變送輸出。

12、依操作功能有B、C、D三組菜單，其中D菜單方便快捷。

13、可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠 性循環、條碼校驗。

四、技術參數：

1、基本誤差： 0.2％FS±1個字；

2、分 辨 力：1/20000、14位A/D轉換器；

3、顯示方式：雙排四位LED數碼管，上排顯示測量值，下排顯示通道號；

4、采樣周期：0.5S；

5、報警輸出： ⑴1-64通道統一上下限報警，繼電器輸出觸點容量 AC220V/3A；

⑵1-8通道分別獨立報警，繼電器輸出觸點容量 AC220V/1A；

6、變送輸出：通過開關量輸入可選擇相應通道帶 4～20mA、0～10mA、1～5V、0～5V 隔離輸出 精度：±0.3％FS；

7、通訊輸出：接口方式--隔離串行雙向通訊接RS485/RS422/RS232/Modem；

8、波特率--300～9600bps內部自由設定；

9、電 源：開關電源 85～265VAC 功耗4W以下。

五、、儀表安裝：

1.儀表安裝

1.1 儀表安裝前應檢查儀表型號、分度號、測量范圍與傳感器是否一致。

1.2 儀表分別為橫式和豎式兩類，橫式矩型、橫式方形以及豎式矩形和豎式方形等幾種。

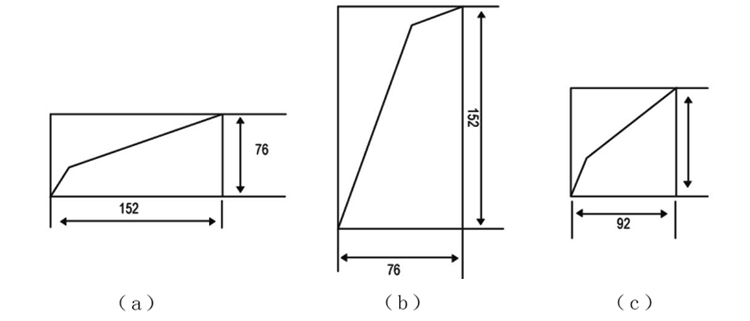

2.開孔尺寸

2.1 橫式152×76mm（a）

2.2 豎式76×152mm（b）

2.3 方形92×92mm（c）

六、選型表：

注：附加功能可選多種，訂貨時將其序號相加注全，4、5、6只能選一種和其 它功能相加。
