一、產品概述：

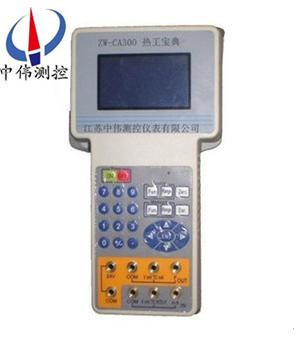

ZW-Y3000系列熱工寶典采用16位單片機作為CPU,集新大規模數字轉換集成電路和大屏幕液晶顯示技術于一體，具有輸出、測量、手冊和24VDC配電功能，且四項功能可同時工作，并配備超大容量可充電電池供電，攜帶方便，是熱工儀表行業人員在現場檢修、調試的******配置。結構與功能的wm****結合。
二、應用場合：
ZW-Y3000系列熱工寶典可測量電壓、電流、頻率、熱電偶、鉑電阻、銅電阻和普通電阻?？奢敵鲭妷?、電流、毫伏、頻率等信號24V DC配電輸出為變送器******回路電源。熱工手冊實現電阻值與溫度值、毫伏值與溫度值的快捷互查，實現飽和蒸汽的壓力與密度、溫度與密度的快捷查詢。具有背光控制功能，以滿足夜間使用。

三、熱工寶典主要特點：
1、小巧、便于攜帶和手特。
2、堅固、可靠，背面的支撐架和掛鉤孔適合現場使用。
3、大顯示屏，測量、輸出可同時顯示。
4、電壓、電流、電阻的測量和電壓、電流的輸出。
5、8種熱電偶（K、E、T、J、S、R、N、B）的測量和輸出，2種熱電阻（Pt100、Cu50）的測量。
6、熱電偶、熱電阻的測量輸出具有ITS-90******標準毫伏、電阻值對應顯示。
7、電壓和電流測量可顯示百分比。
8、熱電偶測量、輸出具有自動或手動補償功能。
9、輸出值的輸入采用多種方式。
10、熱工寶典可實現電阻值與溫度值、毫伏值與溫度值的快速互查。
11、內置大容量充電電池，充電一次可連續工作5~7小時（與工作狀況相關。
12、大屏幕液晶帶背光顯示，中文菜單操作。
13、按鍵聲音和背光可控制，并能在每次開機時保持上次zui后設置的狀態。
四、熱工寶典技術參數：

1、直流信號輸入：

 2、直流信號輸出：

3、性能指標：

工作溫度：-10~50 ℃；
貯存溫度：-27~70 ℃ ；
外形尺寸：L × W1(W2) × H (mm)；237 × 131(95) × 45。

五、熱工手冊：（執行******ITS-90）
1、實現電阻值與溫度值的互查。（指Pt10和Pt100型熱電阻）。
2、實現毫伏值與溫度值的互查。（指S、K、B、R、J、E、T、N型熱電偶）。
3、實現飽和蒸汽的壓力（P）查密度（ρ）、溫度（T）查密度（ρ）的查詢。查詢范圍：******壓力范圍：0.1MPa～16Mpa；溫度范圍：100℃～350℃。
六、供電電源：
本儀器配備有大容量充電電池、容量為10800mAh，可外接電源DC12V，1.0A充電，每次充電為8小時，充電時熱工寶典面板上紅燈亮，充電完成后綠燈亮。在充電的同時，熱工寶典仍可正常工作。一次充電后可正常工作8～16小時，其時間長短與使用狀態有關。

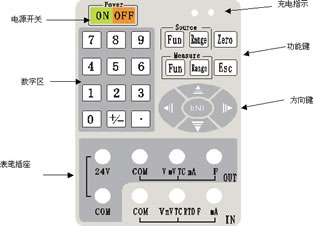

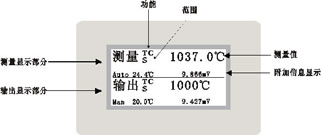

七、面板和操作說明：
在操作可以進行一些參數的查看和修改。在主畫面時候按 ENT 鍵可進入參數設置畫面，這時如果按 ESC 鍵即可退出參數設置畫面返回主畫面。參數設置畫面如下：

上下鍵選擇要修改參數，當選定某一個要修改參數后，按 ENT 鍵進入參數值修改，如下：然后按照修改數值一樣的方法修改參數值，文字參數（如自動或者手動）的修改只能通過上下鍵選擇具體的值。輸入正確的值后按ENT鍵保存輸入的并返回參數項選擇畫面，如按 ESC 鍵不保存返回。所有參數都設置完后按 ESC 鍵返回主畫面。
八、參數設置：
二級參數設置 （ 非工程人員不得進入二級參數。否則，將造成儀表測量錯誤?。?br style="-webkit-tap-highlight-color: transparent; -webkit-appearance: none;"/>在通用參數設置的校對密碼項輸入正確的密碼，按 Enter 鍵后，用向下鍵即可往下移動到二級參數設置。
九、操作：
使用該操作可以查詢熱電偶和熱電阻的毫伏數或電阻值與溫度的對應關系。在主畫面下，按 ESC 鍵即進入熱工寶典查詢畫面。如下：


上下鍵選擇是熱電阻還是熱電偶，左右鍵選擇型號，然后按 ENT 鍵，進入查詢方式選擇畫面：

選擇是通過溫度查詢電偶的毫伏值或電阻值，還是通過電偶的毫伏值或電阻值查詢溫度值。按 ENT 確認后進入查詢畫面：

輸入溫度值或毫伏數或電阻值，可以在zui下一欄看到所要查詢的值。按 ESC 鍵可以一級一級的往上退出該畫面，進入主畫面。
十、充電：
當電池電量耗盡的時候（屏幕閃動或者按開機鍵無法開機），把充電器由此口插入進行充電，充電時候可同時進行測量或者輸出，
當在充電的時候，綠燈閃爍，紅燈亮時候，表示已經充滿。
按鍵聲音和背光控制：
在主畫面時候，同時按下小數點鍵和右方向鍵，可以在有無背光之間切換。
在主畫面時候，同時按下小數點鍵和左方向鍵，可以在有無按鍵聲音之間切換。
關機后能保持上次設定的狀態。

十一、使用注意事項：
1、測試和輸出時，端子接線須***與操作一致。比如：在輸出端子上接測量電壓，在電流端子上測量電壓，都有可能損壞儀表。
2、確認每檔量程范圍，不能過量程使用。
3、儀表在有足夠光強處，不要使用背光，這樣可以延長電池使用時間。
4、當儀表從室內拿到現場并采用自動溫度補償方式，溫差較大時，應把儀表在現場適應 5 分鐘，使儀表內藏的溫度傳感器的溫度和環境溫度一致，從而準確測量出環境溫度值。
5、輸出熱電偶信號時，設定溫度應大于等于補償的溫度，使輸出的毫伏信號為正值。

質保期及售后服務：

ZW-Y3000系列熱工寶典產品質保期為十二個月，終身維護。質保期內非人為損壞，免費維修，超過質保期，維修服務只收取工本費和托運費。對新用戶首次使用，一般憑菜單功能提示即可操作，確有技術困難時，可致電本公司技術部給予解答.必要時公司可派工程師前往現場指導。
