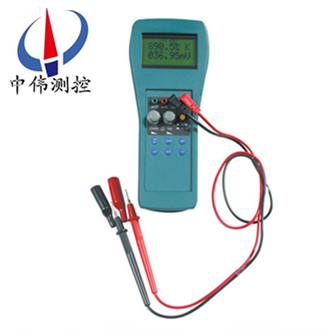

熱電阻校驗******儀
熱電阻校驗******儀是高性能手持式，具有專業性很強的電阻測量和輸出功能。可以測試和校準溫度變送器、溫度顯示儀表和數據采集系統，也可以與熱電阻連成回路直接測量溫度。
Description：
一、產品概述：
ZW-YF-2系列熱電阻校驗******儀是高性能手持式，具有專業性很強的電阻測量和輸出功能。可以測試和校準溫度變送器、溫度顯示儀表和數據采集系統，也可以與熱電阻連成回路直接測量溫度。
二、工作原理：
ZW-YF-2系列熱電阻校驗******儀的原理是當被測電壓經由精密電阻與繼電器組成的、可編程分壓電路變換成幅度合適的小電壓信號時，經緩沖放大后，送到高精度的A／D器件， 并以適當?shù)牟蓸铀俾剩瑢⑺矔r(shí)值轉換成數字信號流。
被測電流經內置的高精度電子補償式互感器，即直接接入式測量，或電子補償式鉗形互感器(鉗表測量)，將被測電流變換成幅度合適的小電流信號，由精密電阻取樣轉換成電壓信號送到高精度的A／D器件，以適當?shù)牟蓸铀俾蕦⑺矔r(shí)值轉換成數字信號流。被測電壓、電流的數字信號在傳送給FPGA邏輯電路時使用了光電耦合器，實現了被測電路與測試系統地的電氣隔離．保證了測試的安全和測試數據的穩定性。
三、廣泛應用：
ZW-YF-2系列熱電阻校驗******儀是高性能手持式，具有專業性很強的電阻測量和輸出功能。校驗儀可以測試和校準溫度變送器、溫度顯示儀表和數據采集系統，也可以與熱電阻連成回路直接測量溫度。
四、主要特點：
1、采用28位字符點陣液晶顯示屏，分三行同時顯示，*行顯示型號、線制等，第二、三行為測量數據。
2、七種熱電阻測量與模擬及電阻、電流的測量。
3、三種熱電阻制式的選擇。
4、功耗低，電池充滿后可連續工作48小時以上。
5、恒流充電，具有電池電壓的過充電，欠電壓自動關機及自動保護功能，保證電池不因過充電或欠電壓而損壞，電池使用壽命長。
6、單片計算機控制，以實現高精度。
7、 采用進口機殼，外形美觀、體積小、重量輕。
五、技術參數：
1、電壓測量：量程：0~±1000mV 精度：±0.05%；
2、輸入阻抗：＞10MΩ ；
3、輸出：量程：0~±100mV 阻抗：＜0.5Ω；
4、電流測量：0~±20mA 精度：±0.05% 輸入阻抗約5Ω；
5、24V 直流電壓輸出，負載30mA；
6、外形尺寸：223*96*55。
六、使用條件：
1、電源：6V鎳氫（鋰離子）電池，充電時，220VAC、5Hz；
2、溫度：0～50℃（超出溫度范圍，準確度有下降可能）；
3、濕度：0～85％RH；
4、環境：無腐蝕性氣體。
七、基本功能要求：
1、外出作業要求體積要盡可能小、重量盡可能輕；
2、工作現場沒有操作臺，使得校驗儀大多數情況下是放置于地面工作使用的；
3、現場數據測量要求要能夠可靠地存儲數據，并能方便地進行交換；
4、如果有需要測量電能誤差的，就要求校驗儀首先得是一個標準的電能表，而且應該是一個方便現場操作的、高精度、多功能、智能化的電能表；
5、有時現場需要進行接線檢查，這就要求校驗儀需要可以進行向量分析，能夠顯示向量圖和接線圖，識別線路相別，所以檢驗儀是標準電能表與向量分析軟件的結合。
八、溫度測量及輸出：
型 號 | 范 圍 ℃ | 準確度 （保證溫度范圍℃） |
K | -270~1360 | ±0.05%（-150~1360） |
N | -270~1280 | ±0.05%（-100~1280） |
R | -50~1760 | ±0.05%（50~1760） |
S | -50~1760 | ±0.05%（50~1760） |
T | -270~400 | ±0.05%（-100~400） |
B | 50~1800 | ±0.05%（500~1800） |
E | -170~1000 | ±0.05%（-50~1000） |
EA | -50~800 | ±0.05%（-50~800） |
J | -210~1200 | ±0.05%（-150~1200） |
注：測量精度對滿量程而言即為±0.05%FS,測量精度欄內“溫度范圍"指保證精度的測量范圍，實際測量精度還須***考慮配的熱電偶的精度。
九、選型表：
企標 | 型號 | 分隔線 | 類別 | 附加功能 | 說明 |
ZW | 中偉測控 | ||||
YF | 校驗防真儀 | ||||
- | |||||
1 | 熱電偶型 | ||||
2 | 熱電阻型 | ||||
3 | 過程信號型 |
注：
1、電源：本機配有可拆卸6V1300mAh大容量高能鎳氫電電池組1快、可滿足野外長時間工作。外接充電電源為DC12V1A進口開關電源；
2、工作環境：溫度0~50℃濕度＜90%3.尺寸：223×96×55mm4；
3、重量：500g；
4、聲明：產品外觀以實物為準，產品發展有時會涉及技術標準的更改，以及外形的變化， 恕不另行通知。
質保期及售后服務：
ZW-YF-2系列熱電阻校驗******儀產品質保期為十二個月，終身維護。質保期內非人為損壞，免費維修，超過質保期，維修服務只收取工本費和托運費。對新用戶首次使用，一般憑菜單功能提示即可操作，確有技術困難時，可致電本公司技術部給予解答.必要時公司可派工程師前往現場指導。
