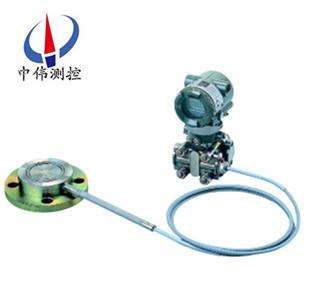

EJA438W隔膜密封式壓力變送器

•

EJA438W隔膜密封式壓力變送器采用單晶硅諧振式傳感器技術。單晶硅對于壓力或溫度的變化不存在滯后現象，是非常理想的材料。單晶硅諧振式傳感器將過壓、溫度變化和靜壓影響降為zui低，從而提供無與倫比的長

一、產品概述：
EJA438W隔膜密封式壓力變送器采用單晶硅諧振式傳感器技術。單晶硅對于壓力或溫度的變化不存在滯后現象，是非常理想的材料。單晶硅諧振式傳感器將過壓、溫度變化和靜壓影響降為zui低，從而提供無與倫比的長期穩定性。
二、小型輕量設計：
EJA438W隔膜密封式壓力變送器由于采用ASIC放大器設計使包裝變小，以及膜盒構造和法蘭的小型化，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性。
三、現場總線通信能力：
EJA438W隔膜密封式壓力變送器現場總線是雙向數字通信系統，是配置儀表控制系統的革新技術，同時也是前景很好的更新?lián)Q代產品，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。
EJA系列提供兩種現場總線模式，F(xiàn)OUNDATION?現場總線低壓模式和PROFIBUS PA設備，以實現橫河電機和其他供應商的協同工作。軟件方面，EJA系列采用兩個AI功能塊計算差壓和靜壓，從而實現靈活的儀表配置。
四、主要特點：
1、世界******—單晶硅諧振傳感器；單晶硅諧振式傳感器。
2、高精度：±0.075%；
連續工作5年不需調校；
溫度影響可忽略不計；
靜壓影響可忽略不計。
3、單向過壓影響：連續10萬次單向過壓實驗后影響量≤±0.03%。
雙向通訊功能（BRAIN/HART協議，F(xiàn)F現場總線）；
完善的自診斷功能小型、輕量（標準型3.9kg）。
4、單向過壓特性優異：
接液膜片與膜盒本體采用******的波紋加工技術，使外部壓力增大到某一數值時，接液膜片能與本體******接觸，硅油傳遞給傳感器的壓力不再隨外力的增加而增加，從而達到對傳感器的保護作用。
5、更好的長期穩定性：
長期穩定性。
6、安裝靈活：
可無需支架，直接安裝；
常規使用，無需三閥組。
7、組態靈活簡便：
可通過計算機或手操器對變送器組態，也可通過變送器上的量程設置按鈕和調零按鈕，進行現場調整組態靈活簡便。
8、靜壓影響忽略不計：
當加有靜壓（工作壓力）時，兩形狀、尺寸、材質******一致的諧振梁形變相同，故頻率變化也一致，故偏差自動清除（公式和圖類似溫度影響）。
五、標準技術規格：
1、通信線路條件：
電源電壓:16.4～42V DC（16.4～30V DC）；
通信距離:2km，使用CEV電纜時；
負載電容:0.22μF以下；
負載電感:3.3mH以下；
與電源線的間距:15cm以上；
連接于接收電阻上的接收儀表的輸入阻抗在 2.4kHz時,為10kΩ以上環境溫度 -40～85（-40～185°F）（一般型）；-30～80℃（-22～176°F）（帶數字式表頭）。
2、工作壓力：7kPaabs（20mmHgabs） ～法蘭的額定工作壓力。
3、電源電壓變動的影響0.005%/V（21.6～32VDC，350Ω）。
4、安裝：
變送器:2-inch管道安裝；
EJA438W密封件:法蘭安裝。
5、安裝法蘭規格：
ANSI規格的法蘭與墊片接觸的一面，進行鋸齒形加工（根據ANSIB16.5）
6、防水結構：
JIS C0920防浸型（相當于IECIP67和NEMA4X）
7、變送器材質：
法蘭:JISSUS14A
法蘭螺栓:參閱“型號及規格代碼表"
8、隔膜密封件材質：
毛細管:JIS SUS316；
保護管:JIS SUS304；
PVC屏蔽（PVC的zui大使用溫度:100℃）。
9、阻尼時間常數：
放大器組件和帶隔膜密封件的膜盒組件的時間常數相加值；
放大器組件時間常數:0.2～64秒,可分9段設定；
當毛細管長3m，注入液的代碼A時，在正常溫度下取得的值。
六、選型表：
