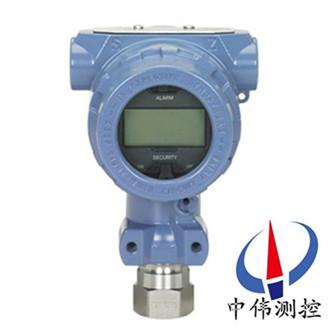

羅斯蒙特3051TG/TA壓力變送器

•

一、產品概述：羅斯蒙特3051TG/TA壓力變送器是經過40年電力行業考驗的羅斯蒙特3051壓力變送器中的常用產品之一。具有高可靠性、長期穩定性和易于維護的設計。羅斯蒙特壓力變送器無論從設計到安裝，從

一、產品概述：
羅斯蒙特3051TG/TA壓力變送器是經過40年電力行業考驗的羅斯蒙特3051壓力變送器中的常用產品之一。具有高可靠性、長期穩定性和易于維護的設計。羅斯蒙特壓力變送器無論從設計到安裝，從維護到操作都能實現zui優化的測量概念。羅斯蒙特3051壓力變送器具有無可比擬的操作性能、靈活的CoPlanarTM平臺，而且可以升級。新型羅斯蒙特3051變送器的性能指標保證了在不同工況下的精度和穩定性。
二、工作原理：
羅斯蒙特3051TG/TA壓力變送器工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。低壓側始終保持一個參考壓力。傳感膜片的zui大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號?？梢酝ㄟ^羅斯蒙特475手操器對其進行現場和遠程通訊。
三、產品應用：
用來測量氣體、液體和蒸汽的壓力，然后將其轉變成4-20mADC的電流信號輸出。也可以通過HART375、475手操器相互通訊，通過它們進行設定和監控等。
四、主要特點：
1、連續工作5年不需調校；
2、溫度影響可忽略不計；
靜壓影響可忽略不；
3、單向過壓影響：連續10萬次單向過壓實驗后影響量≤±0.03%；
4、完善的自診斷功能；
5、小型、輕量(標準型3.9kg)；
6、靜壓影響忽略不計:
當加有靜壓(工作壓力)時，兩形狀、尺寸、材質******一致的諧振梁形變相同，故頻率變化也一致，故偏差自動清除(公式和圖類似溫度影響)。
7、單向過壓特性優異:
接液膜片與膜盒本體采用******的波紋加工技術，使外部壓力增大到某一數值時，接液膜片能與本體******接觸，硅油傳遞給傳感器的壓力不再隨外力的增加而增加，從而達到對傳感器的保護作用。
五、技術參數：
壓力范圍：
從 0–1.5 psi 到0–4000 psi（從 0–10 到0–27580 kPa）0.075% 參考精度，包括線性度、遲滯性和重復性；
量程比達到 100：1；
較輕的重量、緊湊的尺寸有助于實現輕松安裝和搬運；
在實際過程工況下可達到5年的穩定性。
性能規格：
（零基量程、參考條件、硅油灌充液、和 316L 不銹鋼隔離膜片。）
參考精度：
±0.075% 標定量程。包括線性度、遲滯性和重復性的綜合影響。
對于量程比小于 5：1 的量程， 精度= ±[0.025+（0.01）（URL/量程）]% 量程
環境溫度影響：
總體影響表示如下：
± （0.15% URL + 0.15% 量程）/50 °F （28 °C）
環境溫度范圍從 –40 °F 至 185 °F（-40 °C 至 85 °C）
穩定性：
對于 ±50 °F （28 °C） 的溫度變化，5 年內達到 ±0.125% URL。
振動影響：
只考慮諧振頻率影響，其它振動影響均忽略不計。在諧振下，與管道軸向成任意角度的方向施加15－2000Hz的振動進行測試，振動影響小于 ±0.1% URL/g。
電源影響：
小于 ±0.01% 標定量程/伏。
安裝位置影響：
零點漂移可達 2.5 inH2O（63.5 mmH20），但可以修正掉。無量程影響。
六、典型型號：
3051TG1A2B21AB4K5M5
3051TG2A2B21AB4E5M5
3051TG2A2B21AB4M5
3051TG3A2B21AB4K5M5
3051TG4A2B21AB4K5M5
3051TA1A2B21AB4K5M5
3051TA2A2B21AB4M5
3051TA2A2B21AB4M5
